電力電纜接頭結構

電纜的結構包括：導體、內屏蔽層、主絕緣層、外屏蔽層、縱向阻水層、波紋鋁套、外護套層、石墨半導體層組成。電纜接頭則包括了終端頭和中間接頭，用來連接其它電力設備或各段電纜。終端頭分為戶外、戶內、GIS倉內三種終端頭。中間接頭則包括了:對接頭、分支接頭(x接頭、z接頭等)、過度接頭。對於敷設在地下的電力電纜，考慮到受潮及受外力破壞等惡劣環境因素的影響，在電力電纜中間接頭處需加裝保護結構，不同電壓等級、不同形式的電纜的中間接頭保護結構也不相同。電力電纜中間接頭大致可以包括繞包式、澆注式及預製式等幾種。預製式電纜接頭製作工藝簡捷、安裝程序便利，對環境影響幾乎可以忽略，因此得到廣泛使用，尤其是在高壓、超高壓方麵。運行過程中電纜出現缺陷（包括絕緣與導體表麵的氣隙、絕緣材料中的空腔與雜質等）都會誘發局部放電，此外，不科學的生產工藝或者安裝人員技術不到位都有可能導致電纜附件存在隱患，誘發局部放電和擊穿故障。

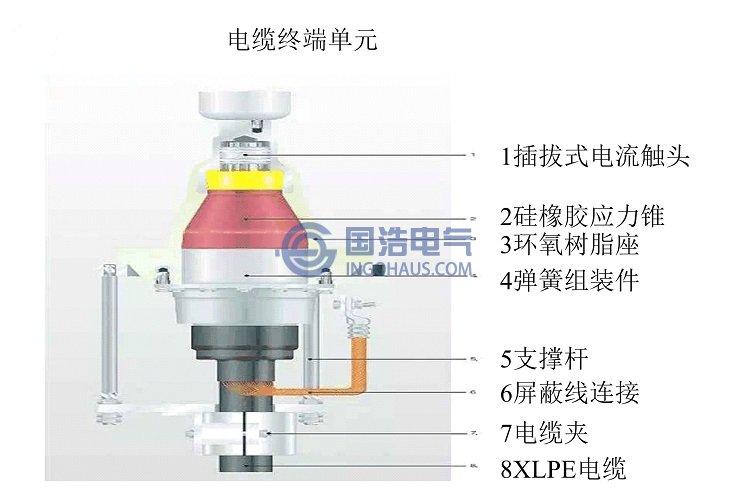

電纜接頭實物圖
