產品概述
GHDC300直流係統綜合特性測試儀采用的軟開關技術、高速采樣技術，結構緊湊體積小，滿足了DL/T 724-2000和GB/T19826-2005標準要求中對充電裝置的穩壓、穩流、紋波係數、蓄電池容量等技術指標及現場運行的監測要求，該儀器可以實現對不同容量充電機及蓄電池組容量的檢測，並能全自動實時在線快速準確測試變電站直流電源係統的穩壓精度、穩流精度、紋波係數、效率特性、電池放電容量等，本儀器配套數據分析軟件，可對直流係統的多項檢測結果和曲線顯示生成報表，還可以完全代替智能放電儀，對蓄電池組進行核對性放電試驗，並進行綜合計算分析，判別。
GHDC300直流係統綜合特性測試儀是一套適合於電力係統變電所（站）使用的移動式直流電源微機檢測儀器，可以實現對充電機及蓄電池組容量的檢測，全自動實時在線測試變電站狀況。采用微處理器為主機，配備液晶顯示器等設備，通過現場的長期實際運行表明：該儀器具有功能完善、抗幹擾性強、可靠性高、透明度好、結構簡單、攜帶方便等特點。

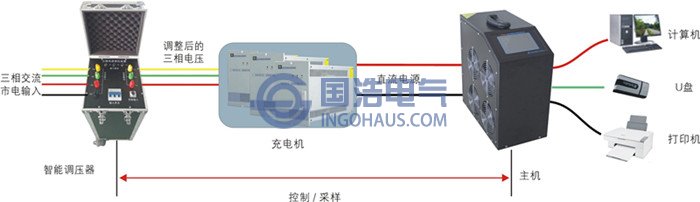

GHDC300直流係統綜合特性測試儀應用
功能特點
1. 全自動型測試，隻需依據充電機技術指標設置測試參數，儀器即可根據國家標準或行業標準自動記錄測試參數以及全自動停止等各種檢測功能。
2. 主機係統采用新型高速工業PC機做處理器及大規模集成電路(CPLD)，可靠性高，性能優良。
3. 自帶大屏幕圖形LCD、5.6寸彩屏，全漢化圖形界麵，操作簡單，使用方便。
4. 采用三相自動數控調壓器，輸出精度高、功率大，電壓穩定度高。
5. 完善的上位機功能，具有數據分析，參數保存，對比確定故障功能，隨時測試、保存、編輯、打印等，並可對曆史數據進行保存和分析。
6. 模塊化結構，用戶可以根據需要對負載任意組合。
7. 大容量存儲功能，可存儲50組的穩壓精度測試、紋波係數測試、穩流精度測試、效率特性測試、限流特性測試等的相關數據。
8. 具有自動保護功能，在測試過程中，檢測到整組或單體電池有異常時，係統自動終止測試。
9. 蓄電池放電功能，數字化控製恒流放電，防止對電池造成過放電，完全避免對設備造成衝擊，自動實現實時監測單節和整組蓄電池的電壓，蓄電池放電顯示測量直流電流、測量直流電壓和放電時間，並計算出放電容量，同時可在PC機上實時顯示曲線和柱狀圖。
10. 設備內置20M高速采樣卡。
2. 主機係統采用新型高速工業PC機做處理器及大規模集成電路(CPLD)，可靠性高，性能優良。
3. 自帶大屏幕圖形LCD、5.6寸彩屏，全漢化圖形界麵，操作簡單，使用方便。
4. 采用三相自動數控調壓器，輸出精度高、功率大，電壓穩定度高。
5. 完善的上位機功能，具有數據分析，參數保存，對比確定故障功能，隨時測試、保存、編輯、打印等，並可對曆史數據進行保存和分析。
6. 模塊化結構，用戶可以根據需要對負載任意組合。
7. 大容量存儲功能，可存儲50組的穩壓精度測試、紋波係數測試、穩流精度測試、效率特性測試、限流特性測試等的相關數據。
8. 具有自動保護功能，在測試過程中，檢測到整組或單體電池有異常時，係統自動終止測試。
9. 蓄電池放電功能，數字化控製恒流放電，防止對電池造成過放電，完全避免對設備造成衝擊，自動實現實時監測單節和整組蓄電池的電壓，蓄電池放電顯示測量直流電流、測量直流電壓和放電時間，並計算出放電容量，同時可在PC機上實時顯示曲線和柱狀圖。
10. 設備內置20M高速采樣卡。
技術參數
1. 工作電源：交流 220V±15% 頻率 50HZ
2. 功率消耗：整機不大於50W
3. 環境溫度： -20℃--+55℃
4. 三相調壓裝置額定功率：15KVA ，額定電流：25A
5. 額定放電電流：50A（電流可定做）
6. 電壓測量精度：≤0.2%
7. 電流測量精度：≤0.5%
8. 外形尺寸及重量：

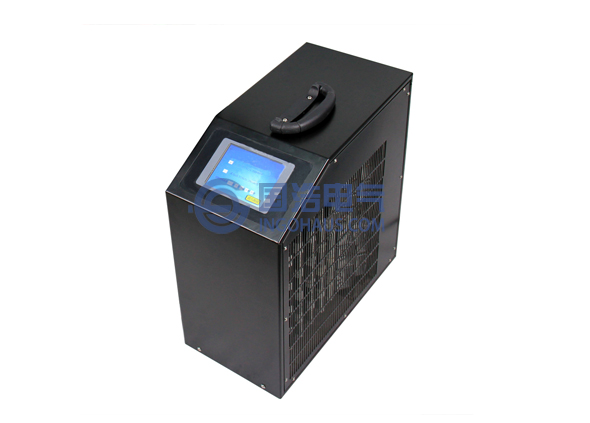

測試儀尺寸：500×360×420（mm）；重量：15kg

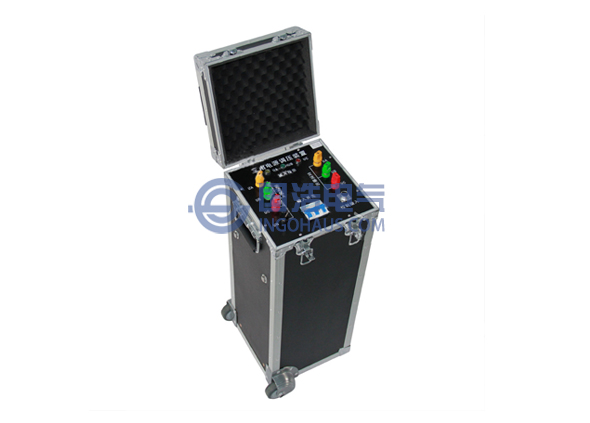

三相調壓裝置尺寸：260×350×600（mm）；重量：18kg
9. 適用電壓等級：110V和220V
10. 數據記錄：內存大於256M
11. 接口方式：USB和RS232同時自帶
12. 工作時間：連續不間斷
2. 功率消耗：整機不大於50W
3. 環境溫度： -20℃--+55℃
4. 三相調壓裝置額定功率：15KVA ，額定電流：25A
5. 額定放電電流：50A（電流可定做）
6. 電壓測量精度：≤0.2%
7. 電流測量精度：≤0.5%
8. 外形尺寸及重量：
測試儀尺寸：500×360×420（mm）；重量：15kg
三相調壓裝置尺寸：260×350×600（mm）；重量：18kg
9. 適用電壓等級：110V和220V
10. 數據記錄：內存大於256M
11. 接口方式：USB和RS232同時自帶
12. 工作時間：連續不間斷
注意事項
1. 請勿將本儀器置於不平穩的平台或桌麵上以防止儀器跌落受損。2. 儀器後麵的風扇為通風散熱而設，為保證儀器工作的可靠性，請勿堵塞。
3. 裝置的工作電源為交流220V，請勿圖方便直接從三相接線端接一相供電。麵板上紅黑接線柱為直流220V，請勿將二者混淆。
4. 不要讓任何異物掉入機箱內，以免發生短路。
5. 作為安全措施，該儀器有單相三線插頭，試驗之前請將電源線中的接地線可靠接地。
