產品概述

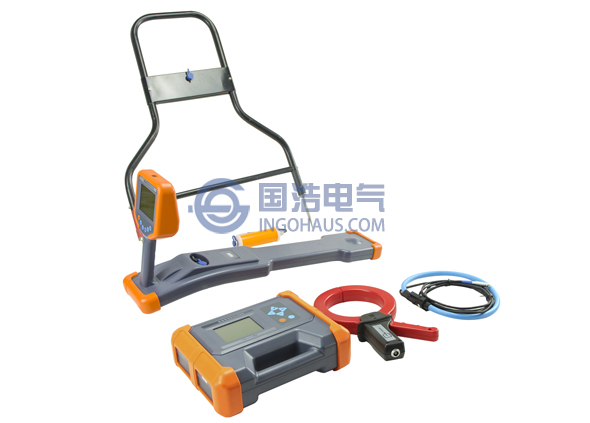

GHGX3900智能管線探測儀是一套高性能地下金屬管線探測係統，由信號發射機和接收機組成，可用於金屬管線、地下電纜的路徑探測、管線普查和深度測量，配合多種選配附件，可以進行唯一性鑒別，以及管道絕緣破損和部分類型電纜故障的查找。
性能特點
1. 羅盤和方向顯示：直觀顯示管線位置和左右方向。
2. 跟蹤正誤提示：電流方向測量，跟蹤正誤提示，排除臨線幹擾（部分頻率）。
3. 深度和電流測量，可顯示信號強度曆史曲線。
4. 全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗幹擾能力強，能充分抑製鄰近運行電纜及管道的工頻及諧波幹擾。
5. 運行電纜探測：高性能發射卡鉗，最大程度向運行電纜耦合輸出信號。
6. 電纜/管線鑒別：柔性卡鉗（選配件）方便易用，明確給出鑒別結果；聽診器（選配件）可在不方便使用卡鉗時使用。
7. 接地故障查找：升壓器（選配件）可將最大輸出電壓提升至1000V，使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。
8. 多種探測頻率：主動探測和被動探測。
9. 發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。
10. 發射機數字功放大功率輸出，全自動阻抗匹配，全自動保護。
11. 內置可拆卸大容量鋰離子電池，欠壓自動關機，長時間無操作自動關機。
2. 跟蹤正誤提示：電流方向測量，跟蹤正誤提示，排除臨線幹擾（部分頻率）。
3. 深度和電流測量，可顯示信號強度曆史曲線。
4. 全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗幹擾能力強，能充分抑製鄰近運行電纜及管道的工頻及諧波幹擾。
5. 運行電纜探測：高性能發射卡鉗，最大程度向運行電纜耦合輸出信號。
6. 電纜/管線鑒別：柔性卡鉗（選配件）方便易用，明確給出鑒別結果；聽診器（選配件）可在不方便使用卡鉗時使用。
7. 接地故障查找：升壓器（選配件）可將最大輸出電壓提升至1000V，使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。
8. 多種探測頻率：主動探測和被動探測。
9. 發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。
10. 發射機數字功放大功率輸出，全自動阻抗匹配，全自動保護。
11. 內置可拆卸大容量鋰離子電池，欠壓自動關機，長時間無操作自動關機。
技術參數
發射機：
1. 輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）、查障升壓器（選配）。
2. 輸出頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。
3. 輸出功率：最大10W，10檔可調，全自動實時阻抗匹配。
4. 直連輸出電壓：最高150Vpp。
5. 過載和短路保護。
6. 人機界麵：320×240點陣液晶顯示器。
7. 內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。
接收機：
1. 輸入方式：內置接收線圈、柔性卡鉗(選配)、聽診器(選配)、查障A字架(選配)。
2. 接收頻率：
主動探測頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。
工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。
射頻被動探測頻段：中心頻率分別為10kHz、33kHz、82kHz。
3. 管線探測模式：寬峰法、窄峰法、音穀法。
4. 電纜鑒別模式：柔性卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。
5. 人機界麵：320×240點陣液晶顯示器。
6. 內置電池：2節18650鋰離子電池，標稱7.4V，3.4Ah。
其他：
1. 體積：發射機280×220×90mm，接收機680×120×277mm。
2. 質量：發射機2.3kg，接收機2.0kg。
1. 輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）、查障升壓器（選配）。
2. 輸出頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。
3. 輸出功率：最大10W，10檔可調，全自動實時阻抗匹配。
4. 直連輸出電壓：最高150Vpp。
5. 過載和短路保護。
6. 人機界麵：320×240點陣液晶顯示器。
7. 內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。
接收機：
1. 輸入方式：內置接收線圈、柔性卡鉗(選配)、聽診器(選配)、查障A字架(選配)。
2. 接收頻率：
主動探測頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。
工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。
射頻被動探測頻段：中心頻率分別為10kHz、33kHz、82kHz。
3. 管線探測模式：寬峰法、窄峰法、音穀法。
4. 電纜鑒別模式：柔性卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。
5. 人機界麵：320×240點陣液晶顯示器。
6. 內置電池：2節18650鋰離子電池，標稱7.4V，3.4Ah。
其他：
1. 體積：發射機280×220×90mm，接收機680×120×277mm。
2. 質量：發射機2.3kg，接收機2.0kg。
標準配置
| 名稱 | 數量 |
| 發射機直連輸出線纜 | 1 |
| 接地釺 | 2 |
| 接地延長線 | 1 |
| 充電器 | 2 |
選配配置
| 序號 | 名稱 |
| 1 | 接收機附件連接線纜 |
| 2 | 發射機附件輸出線纜 |
| 3 | 發射卡鉗 |
| 4 | 接收柔性卡鉗 |
| 5 | 查障升壓器 |
| 6 | 查障A字架 |
| 7 | 微型聽診器 |
| 8 | 長杆聽診器 |
| 9 | 長杆聽診器探測杆 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
