變壓器繞組變形的測試方法（2）

變壓器的短路阻抗是指該變壓器的負荷阻抗為零時變壓器輸入端的等效阻抗。短路阻抗可分為電阻分量和電抗分量，對於110kV及以上的大型變壓器，電阻分量在短路阻抗中所占的比例非常小，短路阻抗值主要是電抗分量的數值。變壓器的短路電抗分量，就是變壓器繞組的漏電抗。變壓器的漏電抗可分為縱向漏電抗和橫向漏電抗兩部分，通常情況下，橫向漏電抗所占的比例較小。變壓器的漏電抗值由繞組的幾何尺寸所決定的，變壓器繞組結構狀態的改變勢必引起變壓器漏電抗的變化，從而引起變壓器短路阻抗數值的改變。

短路阻抗法原理
以圓筒型雙繞組變壓器為例，假設繞組高度等於其軸向配置的高度；安匝數均勻分布；忽略鐵芯的臨近效應和繞組的直流電阻。則短路阻抗可用下式表示：

式中Zk一短路阻抗；
Xk一漏感抗；
μ0=4π*0^-7；
ω一繞組匝數；
Q1一羅果夫係數；
h一繞組高度；
Dcp一主泄汛通道的平均直徑
δ一主泄汛通道的有效寬度；由於Dcp＞＞b1、b2，故δ≈C+(b1+b2)/3。

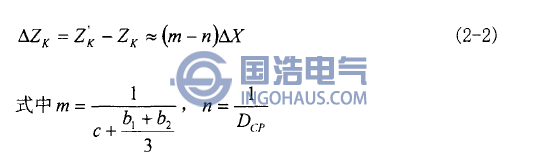

由式(2-1)可知，Zk的變化實際上僅取決於繞組的變形，也就是繞組幾何尺寸的變化。因此，繞組變形引起短路阻抗ZK的變化量為：

由式(2-2)可知，短路阻抗的變化量△Zk與變形量△X直接相關。根據短路阻抗的變化量來判斷繞組是否變形，隻要將測得的短路阻抗與變壓器正常時的測量值(如出廠數據)相比即可。
