變壓器繞組變形的測試方法（1）

國家電力公司在國電發【2000】598號文【防止電力生產重大事故的二十五項重點要求】中，明確把繞組變形實驗列入變壓器出廠、交接和發生短路事故後的必試項目。針對變壓器繞組變形測試展開的研究具有重大的現實意義。

變壓器繞組變形的診斷方法主要有低壓脈衝法、短路阻抗法和頻率響應法等。本文就低壓脈衝法做簡單介紹。

低壓脈衝法是波蘭的W·李奇(Lech)和L·塔米斯基(Tyminski)於1966年提出的，後來英國和美國又對其改進，主要用於確定變壓器是否通過短路試驗，現已被列入工IEC及許多國家的電力變壓器短路試驗導則和測試標準中。

當頻率超過1kHZ時，變壓器鐵芯基本上不起作用，每個繞組均可視為一個由線性電阻、電感和電容等分布參數組成的無源線性二端口網絡，如圖所示。低壓脈衝(LVI)法就是利用等值電路中各個小單元內分布參數的微小變化造成波形上的變化來反映繞組結構(匝間、餅間相對位置)上的變化。當外施脈衝波具有足夠的陡度。並使用有足夠頻率響應的示波器，就能把這些變化清楚地反映出來。

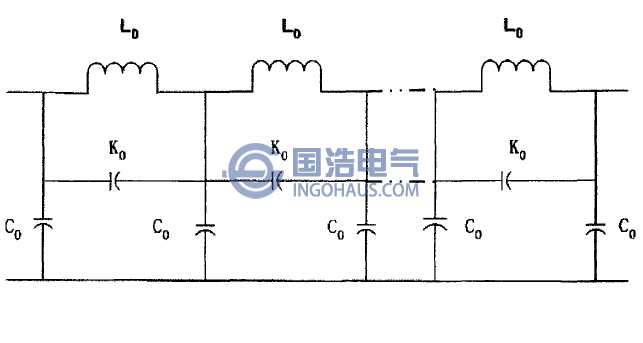

單相變壓器繞組的簡化等值電路

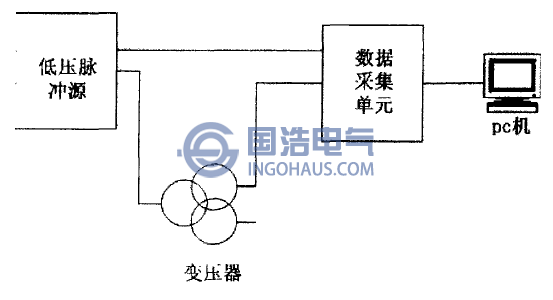

低壓脈衝法原理圖

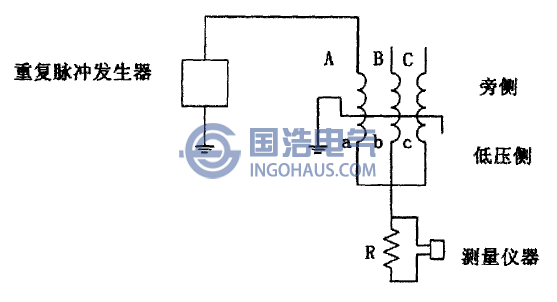

低壓脈衝法原理接線圖
