變壓器繞組變形的測試方法（3）

為了克服低壓脈衝法的一些缺陷，1975年加拿大的E.P.迪克(Dick)和T. T.伊爾溫(Erven)提出了頻率響應分析(FRA)法。在世界各國獲得了較為廣泛的應用。CIGRE(International Council on Large Electric Systems)是位於法國的永久非政府和非營利的國際聯合會，其變壓器委員推薦的變壓器變形診斷方法為頻率響應分析法。

頻率響應分析法的原理

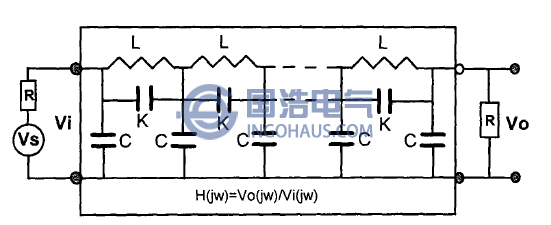

變壓器繞組在較高頻率的電壓作用下，每個繞組本身均可視為一個由線性電阻、電感(互感)、電容等分布參數構成的無源線性雙口網絡，其內部特性可通過傳遞函數H(j ω)進行描述。如果繞組變形，必然改變網絡內部的分布電感、電容等參數，導致傳遞函數H(j ω)的零點和極點發生變化，從而使得網絡的頻率響應特性發生變化。

用頻率響應分析法測量變壓器繞組變形，是通過測量變壓器各個繞組的頻率響應特性，並對測量結果進行縱向或橫向的比較，根據頻率響應特性的變化，分析變壓器可能發生的繞組變形。

變壓器繞組的頻率響應特性通常采用如圖所示的掃頻測量方式獲得。連續改變外施正弦波激勵源Vi的頻率，測量在不同頻率下的響應端電壓Vo ( s)及激勵端電壓Vi(s)的比值，即可獲得指定激勵端和響應端情況下繞組的頻率響應特性。

測得的幅頻響應應以對數形式表示，即對電壓比值進行如下處理：

其中|Vo(s) |和|Vi(s)|代表頻率為ω時響應端和激勵端電壓的峰值或有效值。

這種用傳遞函數描述網絡特征的方法稱為頻率響應分析法。由於每台變壓器都對應有自己的響應特性，所以繞組變形後，其內部參數變化將導致傳遞函數的變化。分析和比較變壓器的頻率響應特性，並對測量結果進行縱向或橫向的比較就可以發現變壓器繞組是否發生了變形。誠然，繞組變形前的頻率響應特性是分析和比較的基礎。

頻率響應分析法的基本測量回路
