局部放電發生的物理過程很複雜，它的產生有很多原因。由於局部放電一般是都是在變壓器油中的氣泡或絕緣介質中的氣隙發生的，因此本文以氣泡模型作為離子分析局部放電產生超聲波的過程。
宏觀上講，局部放電發生時，由於氣泡帶電，所以會受到電場力的作用而發生擠壓，從而引起氣泡局部體積的變化。氣泡體積變化會對周圍形成疏密波，這種波就是超聲波。局部放電產生超聲波的過程其實就是是電一力一聲轉化的過程，本文采用電一力一聲類比的方法研究局部放電產生超聲波的機理。
從數學角度上分析，電磁振動、力振動及聲波振動都有相似的類型的微分方程，這種數學角度上的相似性決定了它們在物理本質上也有一定的相似性。
電-力-聲類比表
| 電學 | 力學 | 聲學 |
| 電壓 | 力 | 聲壓 |
| 電流 | 速度 | 體速度 |
| 電感 | 質量 | 聲質量 |
| 電容 | 力順 | 聲容 |
| 電阻 | 力阻 | 聲阻 |

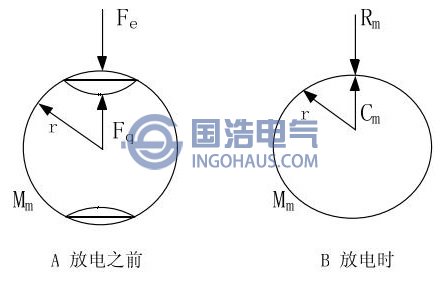

氣泡模型圖
如圖所示，設變壓器內部有個氣泡為Q，半徑為：質量為M，氣泡處於電場中帶有電荷。發生局放前氣泡到外加電場力Fe，氣泡內部會有Fq與之平衡，此時氣泡處於受力平衡狀態。局部放電發生時一個納秒級的過程，相對微秒級的超聲波發生過程來說，這個過程是很快，所以局部的震蕩可以忽略不計，可以簡化成是一個單脈衝，局放一發生，氣泡所受的電場力Fe消失，氣泡的受力不再平衡，於是發生震動，此時對施加的力有三個：從力順元件Cm到氣泡壁的彈性力；從力阻元件Rm到氣泡壁的摩擦力；從質量元件Mm到氣泡壁的慣性力。
有研究表明，在納秒級的範圍內，超聲波的幅值與脈衝的寬度成正比，但當時間範圍超過10納秒之後，超聲波急劇衰減，其幅值與脈衝寬度的平方甚至N次方成反比，其頻率不受脈衝寬度影響。
