（1）案例經過
2020年4月，某電力公司對所轄變電站進行了帶電巡檢工作。其中，在對110kV某變電站10kV高壓室內18號櫃與10kV七鄉線某開關櫃間隔進行超聲局放檢測時，發現後部右下側縫隙處超聲局放信號明顯。經複測證明存在局部放電。停電檢查發現該櫃內避雷器表麵汙穢較嚴重，隨後對避雷器本體做了清潔處理，試驗合格後，投運，恢複正常。（2）檢測方法分析
1）超聲局部放電檢測分析開關櫃使用超聲波局放檢測儀進行測驗，測驗結果見下表。
| 開關櫃名稱 | 相位 | 有無異音 | 備注（異音地點、頻率、dB值） |
| 開關櫃後櫃右下側 | —— | 有 | 初測：40kHz：18dB |
| 開關櫃後櫃右下側 | —— | 有 | 複測：40kHz：19dB |
通過表可以得出，標準缺陷注意值(15dB)遠小於超聲波局放檢測儀獲得的超聲幅值。
2）暫態地電位檢測分析
用TEV檢測儀測試開關櫃，測試數據如下：
初測：10kV七鄉線開關櫃後櫃右下側：5dB(相對金屬差值)
複測：10kV七鄉線開關櫃後櫃右下側：5dB(相對金屬差值)
通過上述測試結果可知，規程規定的缺陷注意值(20dB)大於通過使用TEV局放檢測儀檢測得到的信號幅值。
3）綜合分析
根據開關櫃局部放電測試儀對開關櫃後櫃右下側位置進行局部放電檢測的數據結果顯示，初步判定櫃內存在放電缺陷。
（3）處理措施
檢修公司檢查至110kV察縣變10kV七鄉線某開關櫃處，開櫃後發現位於後櫃下部的避雷器表麵汙穢較嚴重，且避雷器上部表麵殘存少量的電暈放電所導致的放電產物(如下圖所示)，因此進一步判斷該避雷器有局部放電，建議清潔後進行避雷器絕緣相關試驗並依據試驗結果及時處理。

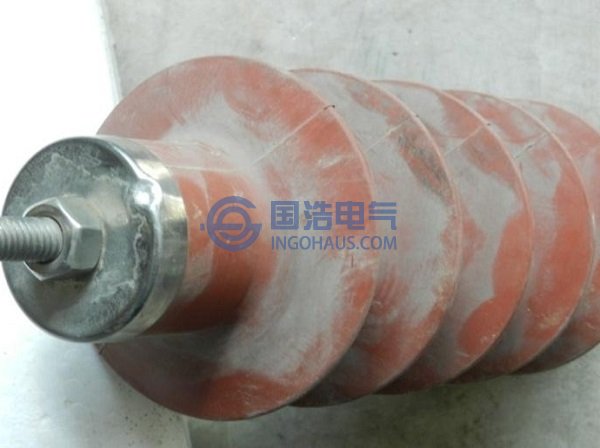

清掃前絕緣子表麵情況

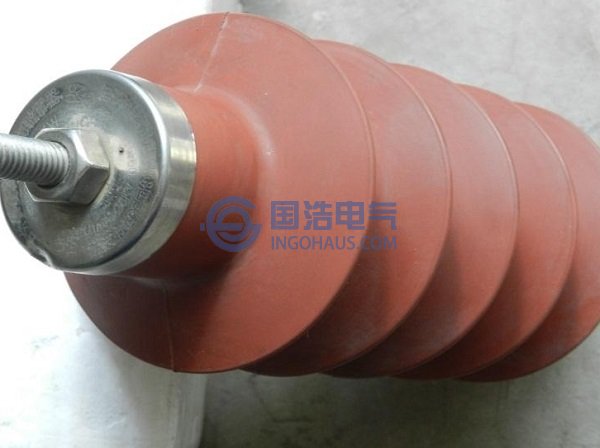

清掃後絕緣子表麵情況
（4）經驗總結
1）在檢測開關櫃局部放電活動時，如果在某時刻沒有放電顯示，並不表明高壓設備不存在局部放電，電力設備的局部放電活動可能處在間歇期，並且絕緣體的絕緣劣化也不僅僅是由於局部放電所致。在無法確定哪一相有放電現象時，可以采取橫向比較的方法，來確定局部放電的位置。如果在運行中的設備上發現了值得引起注意的局部放電活動，應及時上報。2）超聲局部放電的兩種測量模式其各自的優勢與劣勢如下：
非接觸模式：假若被測區域內有較多的幹擾信號，不斷降低靈敏度直到能夠判定最大幹擾源來向。由於外界環境產生的幹擾聲音，進行測量時必須全神貫注，以隔離幹擾噪聲。盡可能的將超聲傳感器移到被測試的區域，不斷調節設備靈敏度以判定聲音的來向，並觀測設備顯示麵板的最高dB值，在某一位置出得出最高dB值的點可能就是聲源。降低設備靈敏度，不斷變換其位置靠近聲源，若儀器遠離聲源，則設備麵板上顯示的超聲波信號消失。另外，可以通過將橡膠探頭罩在超聲掃描探頭上以隔離幹擾噪聲。
接觸模式：假若被測區域內有較多的幹擾信號，不斷降低靈敏度可以決定表麵最大聲音。由於外界環境產生的幹擾聲音，進行測量時必須全神貫注，以隔離幹擾噪聲。盡可能的將超聲傳感器移到被測試的區域，不斷調節設備靈敏度以判定聲音的來向，並觀測設備顯示麵板的最高dB值，在某一位置出得出最高dB值的點可能就是聲源。另外，可以通過將橡膠探頭罩在超聲掃描探頭上以隔離幹擾噪聲。
3）測量電力設備的暫態對地電壓(TEV)，是一種相對的技術，從某種設備上獲得的測量結果，必須與在其它同類型的產品上獲得的測量結果相比較，TEV是用來顯示電力設備內部的局部放電活動的存在及程度，TEV的測量結果用來決定是否需對設備采取相應的措施。
