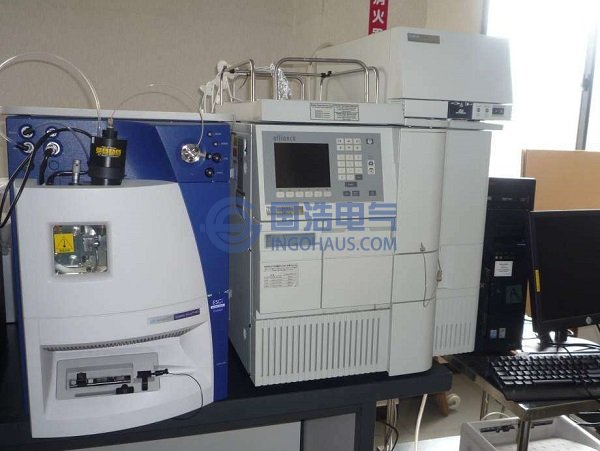

色譜分析儀
(1)油樣能代表變壓器本體中的油。
(2)從取樣到分析的整個過程中油中溶解氣體盡可能保持不變。
(3)取樣方法簡單易行。
在工程實際中，主要按下列方法：
(1)取樣部位
一般在設備運行狀態下，可在變壓器油箱下部放油閥處取油樣，因運行時由於對流使各部分的溶解氣體分布均勻。對產氣較慢的潛伏性故障所產生的氣體大致己擴散均勻，故從何處取油樣其測定結果是相同的。但在故障嚴重，絕緣材料分解產氣量大時，氣體來不及溶解就呈氣泡狀向上運動，產氣點以上部位的油中溶解氣就多，上下部位油中含氣量差別較大，這時，應以上下部位同時取樣為好；突發性故障後，氣體擴散往往不充分，應注意取樣時間和部位，必要時可在多處取樣；對氣體繼電器己動作的變壓器，則應同時從繼電器放氣咀上同時取氣樣作綜合分析。應避免在油循環不夠充分的死體積處取樣。當某些變壓器結構不善，油難以循環均勻或取樣困難時，應設法對其結構進行改造;應注意在運行中取樣，若設備停止運行或散熱器停用時，油的對流可能不充分，應加以注意。(2)取樣容器
理想的取樣容器應為：1)由於運行時油溫高於環境溫度，因此要求取樣後當溫度降低，油體積縮小時，容器不產生負壓空腔。
2)取樣時容器內部不殘存氣泡。
3)器壁不吸收或向外透氣。
4)取樣時能與空氣完全隔絕，取樣後不向外逸氣。
5)容器透明，但又便於避光保存。
6)易於與脫氣裝置連接，便於運輸不易破損。
實際工作中，要完全滿足上述條件的容器是困難的。
IEC建議使用注射器，取氣管、鋁壺等三種容器，且推薦了檢驗注射器的方法，即用注射器取含氫氣的油，放置一周之後，其含氫量的損失不應大於5%。
我國導則中推薦使用密封良好的玻璃注射器取油樣，取樣前應將容器洗淨、烘幹，並應注意注射器的清潔，以便注射器的芯子可以自由滑動，用以補償油樣隨油溫變化的膨脹或收縮。
(3)取樣量
導則規定，對大油量的變壓器，電抗器等的取樣量可為50-250毫升，對少油量的設備要盡量少取，以夠用為限，實際取樣量與脫氣方法及其裝置有關，采用機械振蕩法和飽和鹽水真空攪拌法以及托裏拆利真空法脫氣時，一般取樣量30毫升就夠用了。(4)取油樣方法
由於要分析的對象是變壓器油中溶解的氣體，而不是變壓器油本身，因此取樣方法不同於一般油質的取樣方法，一般應注意如下事項:1)油樣應能代表設備本體油，放油閥中殘存的油應盡量排除。
2)取樣的連接方式可靠，盡量采用不使油中溶解氣體逸散和空氣混入的裝置。
3)取樣容器和連接管道中的空氣要完全排去，一般在注射器及軟管之間接一條金屬小三通來實現。
4)取樣過程中，油樣應平靜地流入容器內，而不產生氣泡。
5)抹去放油閥和連接裝置等處的汙物，防止油樣汙染。
6)注意設備在負壓狀態下取油樣時，可能有外部空氣引入油箱內，特別是冬季負荷較低時更應當注意。
所取油樣應盡快進行分析，油樣暫時不能分析時，保存期不得超過4天。
