局部放電的表征參數

局部放電的狀態強度可以通過起始電壓ui、熄滅電壓ue、放電相位Φ、放電重複率n、視在放電電荷q等表征參數具體描述。

1、視在放電電荷q：當高壓電氣設備產生局部放電現象時，脈動電荷會出現在被施加電壓物體的絕緣表麵，這種脈動電荷就被稱為視在放電電荷。該參數是最能反映局部放電狀態和絕緣性能的主要的表征參數，其單位為皮庫(PC)。

2、放電相位Φ：當局部放電發生時，施加在絕緣體兩側的外部電壓相位被稱為局部放電相位。當係統工作於穩態時放電相位保持恒定，在放電瞬間由於電壓值的脈衝變化，放電相位就會發生改變。

3、放電重複率n：放電重複率定義是每秒鍾出現放電的次數的加權平均值，放電重複率是局部放電的累計表征參數。放電重複率與放電次數成正比關係，而外部施加電壓值又和放電次數成正比，因而隨著外部測試電壓的升高將間接導致放電重複率的提高。

4、起始電壓ui：單位為kV，隨著外加電壓上升直，當絕緣體表麵的場強達到能觀測到局部放電現象出現時的臨界電壓。

5、熄滅電壓ue：單位為kV，指隨著外加電壓從局部放電高強度值緩慢降低時到達局部放電現象消失時的臨界電壓。當被檢測物體的絕緣結構以固體形式存在則起始放電電壓幾乎與熄滅放電電壓相同，這時固體結構的絕緣層表麵還有發生放電的可能，但對於采用油紙絕緣結構的電氣設備通常起始放電電壓小於熄滅放電電壓。

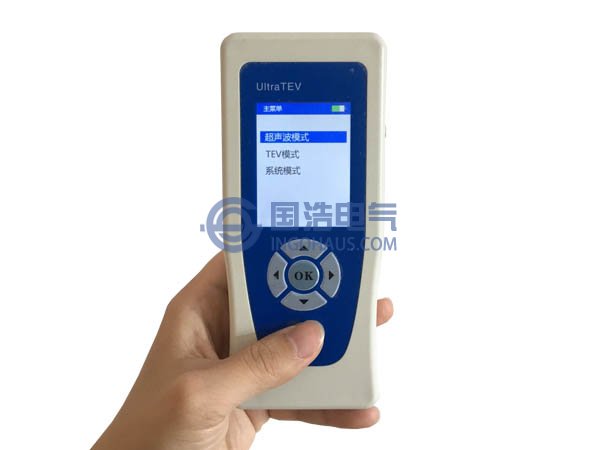

GHPD1002開關櫃局部放電測試儀
