局部放電的等效電路

脈衝電流法之所以被廣泛認可，並成為絕緣狀態評價規範，主要基於電子雪崩或流柱理論。該理論完整的解釋了us級單脈衝現象，支撐了經典局部放電理論的發展。局部放電是ns級的放電過程，放電速度非常快，其放電的時域模型分析後發現局放信號是多個連續且振幅衰減的脈衝序列，這種振蕩衰減的特征已經無法基於碰撞電離或者流柱理論來分析，所以對電氣設備局部放電的產生機理還有相當大的研究和討論必要。

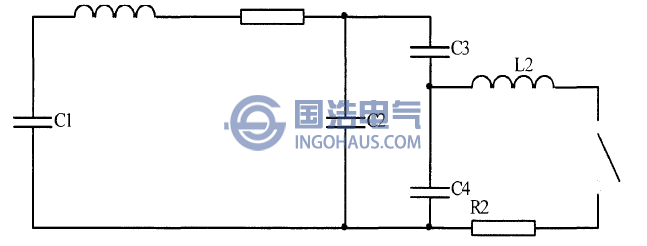

由於電源在瞬間可以等效為電容充電回路即看成電感和電阻的串聯，因此可采用三電容模型來分析局部放電模型。此時電容充電回路的電流I在測量阻抗上的電壓輸出響應即為局部放電檢測中的測量量。如下圖為局部放電的等效電路。

局部放電等效電路
