變壓器局部放電試驗回路接線
上一篇文章成版人APP网站了解了單相變壓器局部放電測量的基本回路，下麵成版人APP网站介紹下幹式變壓器和油浸式變壓器局部放電測量回路。
（二）幹式變壓器局部放電測量基本回路
根據幹式變壓器相關的國家標準，無論哪種型號的幹式變壓器都適合進行局部放電測量試驗，對於有包封繞組的變壓器特別適合進行此實驗，而且按照國家標準規定幹式變壓器出廠前均需要進行局部放電測量。圖1為三相變壓器繞組直接接地或串聯小阻抗間接接地時局部放電測量的基本電路，圖2三相變壓器繞組不接地或串聯極大的阻抗接地時局部放電測量的基本電路。

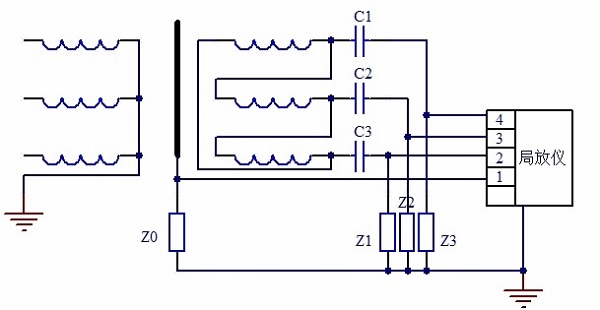

圖1 三相變壓器局部放電試驗測量電路（繞組直接接地）

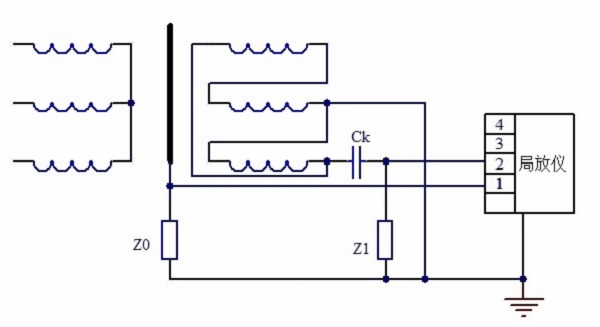

三相變壓器局部放電試驗測量電路（繞組不直接接地）
測量電路的校正按照GB1094.3的規定，將符合標準的校準脈衝發生器所產生的脈衝信號注入變壓器的端子上，鐵心接地線上的校準采用特殊校準方法。校準脈衝發生器的脈衝重複頻率是可調的，校準脈衝發生器的脈衝電壓的上升時間(峰值的10%--90%之間)應小於60ns。校準脈衝的重複頻率應調到勵磁電壓頻率的2倍。
局部放電測量應在國家規定的全部絕緣試驗完成後進行，根據變壓器三相或單相的結構來確定變壓器局部放電測量試驗選擇三相加壓進行試驗還是選擇單相加壓進行試驗，試驗中盡量使試驗電壓的波形與正弦波相似，且施加電壓的電源頻率應在100-400Hz之間。
局部測量試驗要求在所有的幹式變壓器上進行，其施加電壓方式如圖3所示。
在國家標準GB1094.11一2008中關於幹式變壓器局部放電測量的施加試驗電壓方式中規定：相間預加電壓為1.8倍的被測試變壓器繞組的額定電壓，並持續加壓時間為30s。然後在不切斷電源的情況下將相間施加電壓降到1.3倍的額定電壓，並持續3min，在這段時間內對變壓器完成局部放電的測量。

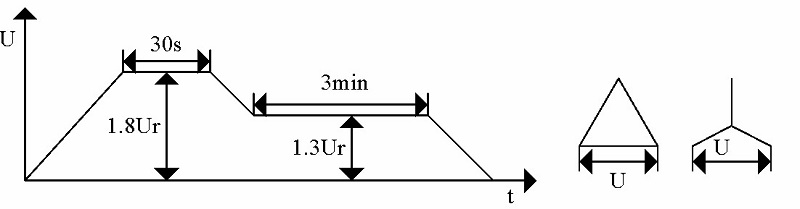

圖3 幹式變壓器局部放電例行試驗的施加電壓方式
（三）三相油浸式變壓器局部放電測量回路
對於三相油浸式變壓器，尤其是大型變壓器，進行局部放電測量時一般選擇單相勵磁感應加壓方式，分別逐相對A, B, C三相進行測量，試驗共需要進行三次。三相油浸式變壓器單相試驗測量回路如圖4所示，線路簡單，對主、總絕緣都能同時進行檢查。

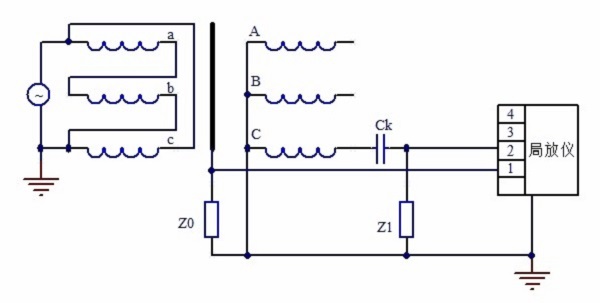

圖4 三相油浸式變壓器局部放電單相試驗測量回路
