產品概述
GHHX502無線高壓核相儀主要用於兩條高壓線路並網或環網核相。儀器適用於6V～220kV交流輸電線路和二次帶電顯示器核相，同時具有高壓驗電功能。儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相儀的諸多缺點。
工作原理
儀器由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。各發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器數據計算兩線路相位差值，判斷同異相。技術參數
1. 相位差準確度：誤差≤5°
2. 頻率準確度：±0.1HZ
3. 可跨電壓測量範圍為0.22～220KV
4. 發射器和接收主機的最大傳輸視距約80米
5. 真人語音提示測量結果和操作步驟。
6. 320*240彩屏同時顯示相位差、頻率、失量圖和同異相結果
7. 無操作1小時自動關機
8. 發射器和接收器均內置可充電鋰電池，且電池可拆卸更換
9. 主機鋰電池容量約2500mAH，發射器鋰電池容量約320mAH
10. 高壓測量時泄漏電流<10uA
11. 發射器工作功耗<0.1W，接收主機工作功耗<0.3W
12. 工作環境：-35℃--- +45℃ 濕度≤95%RH
13. 儲存環境：-40℃--- +55℃ 濕度≤95%RH
14. 整機重量：約5KG
安全事項
1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。
2、標準配置絕緣杆3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高於220KV時，請使用長度大於3米的絕緣杆。
3、核相操作時，手持位置不要超過絕緣杆手柄位置。

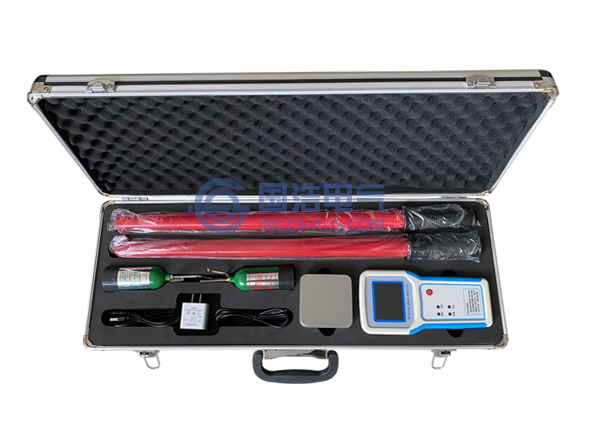

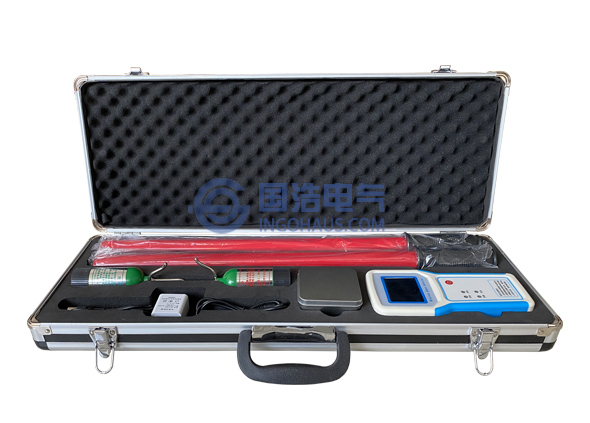

標準配置
| 鋁合金機箱 | 1個 |
| 接收主機（未配置GPS功能） | 1個 |
| X發射器 | 1個 |
| Y發射器 | 1個 |
| 伸縮式絕緣杆（3米） | 2根 |
| 彎鉤端子 | 2個 |
| 充電器（5V/1A） | 2個 |
| 自檢測試線 | 2條 |
| 接地線 | 2條 |
| 說明書 | 1份 |
| 出廠檢驗報告 | 1份 |
| 合格證/保修卡 | 1份 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
