產品概述
GHHX502無線高壓核相儀主要用於兩條高壓線路並網或環網核相。儀器適用於5V～220kV交流輸電線路和二次帶電顯示器核相，同時具有高壓驗電功能。儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相儀的諸多缺點，此外儀器可升級相序檢測和遠程核相功能。
工作原理
儀器由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。近程核相時，X和Y發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器測量的數據計算兩線路相位差值，判斷同異相。技術參數
1. 相位差準確度：誤差≤5°
2. 頻率準確度：±0.1HZ
3. 可跨電壓測量範圍為5V～220kV
4. 發射器和接收主機的最大傳輸視距約100米
5. 3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果
6. 真人語音提示測量結果和操作步驟
7. 發射器和接收主機均內置可充電鋰電池，配置5V充電器。
8. 主機內置18650鋰電池，電池容量為2500mAh，1小時無操作自動關機。發射器內置10440鋰電池，電池容量為450mAh
9. 高壓測量時泄漏電流<10uA
10. 發射器工作功耗<0.1W，接收主機工作功耗<0.3W
11. 工作環境：-35℃--- +45℃ 濕度≤95%RH
12. 整機重量：約4KG
13. 儀器包裝尺寸：長56cm*寬26cmm*高13cm
安全事項
1. 現場測試時，應按電力部門高壓測試安全距離標準進行操作。
2. 標準配置絕緣杆3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高於220kV時，請使用長度大於3米的絕緣杆。
3. 核相操作時，手持位置不要超過絕緣杆手柄位置。
注意：發射器使用3.7V可充電鋰電池，請不要更換其他電池。

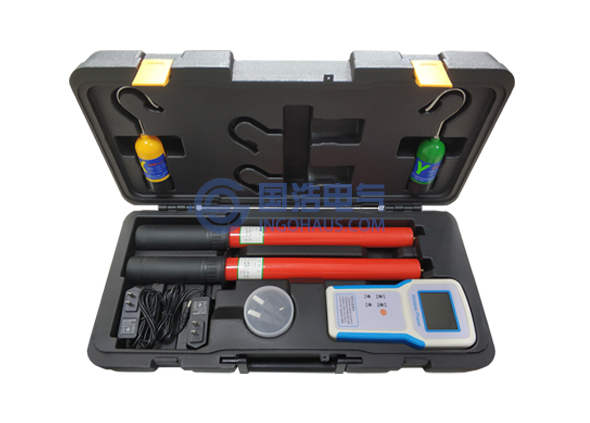

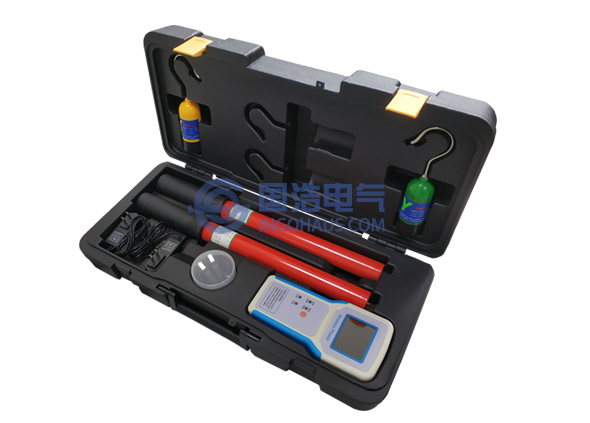

標準配置
| 塑料機箱 | 1個 |
| 接收主機 | 1個 |
| X發射器 | 1個 |
| Y發射器 | 1個 |
| 伸縮式絕緣杆(3米) | 2根 |
| 尖頭端子 | 2個 |
| 充電器(5V/1A) | 2個 |
| 自檢測試線 | 2條 |
| 接地線 | 2條 |
| 說明書 | 1份 |
| 出廠檢驗報告 | 1份 |
| 合格證/保修卡 | 1份 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
