對於掃描頻率響應法而言，當掃描頻率低於1kHz的時候，變壓器繞組的鐵心的磁場會對其繞組的頻率響應產生影響，因而諧振點相對而言會比較少。當掃描頻率高到一定程度(高於1MHz的時候，由於有鐵芯的存在，繞組的電感就會失去其作用，諧振點也會體現不出來。隻有在把1kHz-1MHz作為掃頻範圍時，繞組的分布電感和分布電容等等效參數才會比較好的發揮作用，諧振點比之高頻(高於1MHz)和低頻(低於1kHz)都多，當L，K和C等參數變化的時候，才會出現明顯的繞組頻響曲線變化。因此，幾乎所有的仿真實驗或者檢測設備都選用1kHz-1MHz作為頻率變動的範圍。

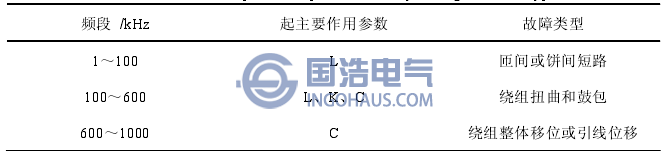

頻率響應法主要是分析頻響曲線，大量的仿真實驗以及工程實踐可以總結一些隻通過觀察頻率響應曲線而判斷變壓器繞組的故障類別的經驗總結，下表給出了故障類型與頻響曲線變化之間的關係。
波峰波穀變化與故障類型關係
橫向比較法指的是對同一電壓等級的三相繞組頻響曲線進行比較，必要時借鑒同一個製造廠商在同一時期製造的同型號變壓器的頻響曲線來當做判斷變壓器繞組是否變形的依據。使用橫向比較法無需變壓器原始頻響曲線，現場應用方便；但對正常變壓器三相繞組本身存在差異及故障變壓器三相繞組發生相似程度變形的情況無法準確判斷。
縱向比較法指的是對同一台變壓器、同一繞組、同一分接開關位置、不同時期的頻響曲線進行比較，根據頻響曲線的變化判斷變壓器的繞組變形。使用縱向比較法的靈敏度和判斷準確性較高；但需變壓器原始的頻率響應曲線，而且要確保多次測試的條件、方式一致。
變壓器繞組內部的電感電容若發生了一次串聯諧振，則反映到頻響曲線上是其出現一個波峰；並聯諧振反映到頻響曲線則其出現一個波穀，不同時期繞組串並聯諧振個數不一樣，因此判斷繞組的變形可以使用縱向比較法。又由於變壓器的三相繞組結構基本相同，若一相與另兩相的頻響曲線不同，則繞組肯定發生變化，這就是能采用橫向比較法的依據。
通過獲得並分析變壓器各相繞組的頻響曲線，並對檢測結果進行縱向或橫向比較來判斷變壓器是否生變形。實際工程中，測量的頻響數據要與原始的頻響數據保持同樣的外部條件。如果測試條件不同的話，測試的結果也會不同。不光是檢測方法的限製，還有變壓器本身的限製。
一般來說，縱向比較法的準確性較高，但由於很多變壓器並沒有原始頻響曲線，所以在工程中大多都使用橫向比較法。
