低壓脈衝法測試變壓器繞組變形原理

當頻率超過1KHz時，變壓器的鐵心基本上不起作用，每個繞組都可視為一個由線性的電阻、電感和電容等參數構成的無源線性雙端口網絡。繞組變形後將引起網絡分布參數的變化，從而使繞組對低壓脈衝的響應發生變化。下圖是低壓脈衝法測量變壓器繞組變形情況的原理圖，低壓脈衝源產生幅值800V、前沿2.5μs、半幅寬2.5μs的單極性脈衝電壓信號，數據采集單元對脈衝源信號和變壓器輸出的信號進行記錄，並將數據傳輸給工業控製機，工控機軟件對輸入和輸出信號進行處理和分析，並將信號曲線顯示。

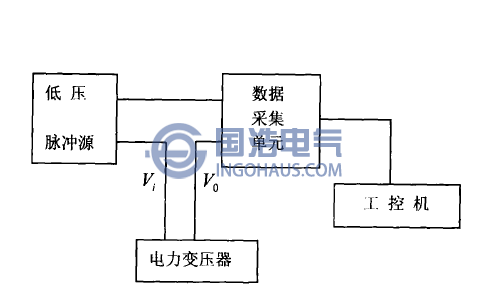

低壓脈衝法測試的基本原理圖

揚州國浩電氣有限公司專業製造變壓器繞組變形測試儀，如有需求歡迎垂詢！TEL：0514-82881249

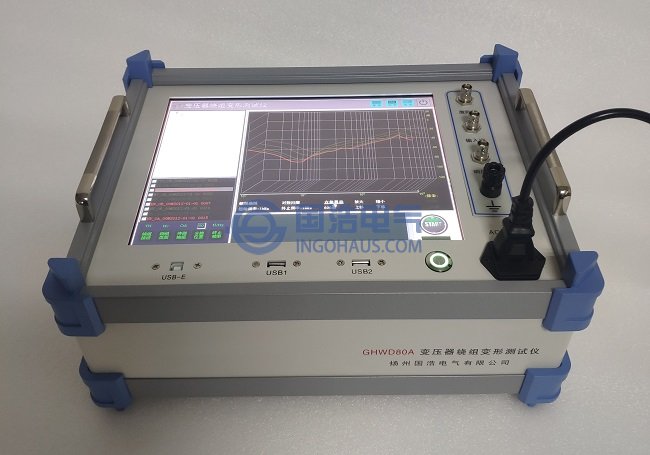

GHWD80A變壓器繞組變形測試儀
