1、基本接線方法：芯線-大地接法
芯線-大地接法是對離線電纜（退出運行的不帶電電纜）進行識別的最佳接線方式，可以充分發揮儀器的功能，並能最大程度地抗幹擾，如下圖所示：

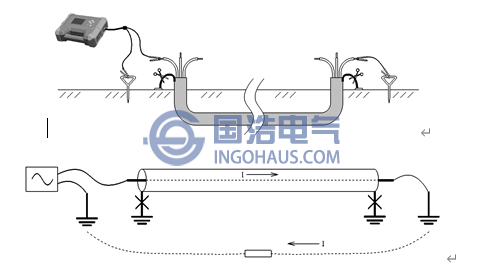

芯線－大地接線法
注意：盡量使用接地釺，而不要直接用接地網！至少在電纜的對端必須用接地釺，接地釺還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。
電流自發射機流經芯線，在電纜對端進入大地，流回近端返回發射機。這種接法在地麵探測時接收機可以感應到很強的信號，信號特性比較明確；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，最適於在複雜環境下進行電纜識別。另外由於電纜接地，流經電纜的信號電壓很低，不容易對鄰線產生電容耦合，減少幹擾。
由於存在芯線和大地之間的分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，電容電流很小，可以不予考慮。
這種方法的缺點是需要將電纜兩端的接地線全部解開,略顯繁瑣。
2、護層－大地接法

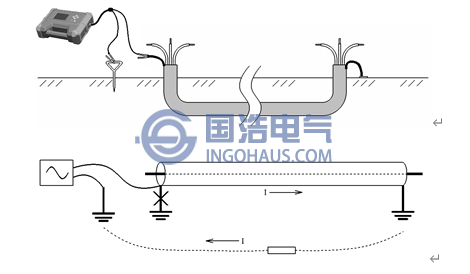

護層－大地接線法
潛在的問題：護層外部的絕緣層若有破損，部分電流將由破損點流入大地，造成破損點後的電流突然減小，減小幅度與破損點的接地電阻有關。
3、相線－護層接法

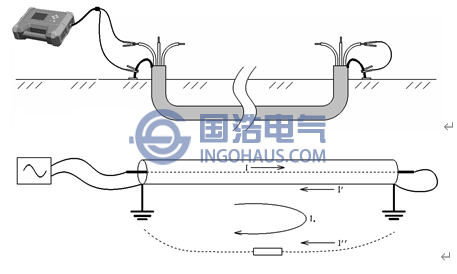

相線－護層接法
如果是單條電纜敷設，信號自發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由於存在兩端接地電阻，再加土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。由於芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等於通過大地返回的電阻電流。另外由於芯線－護層回路和護層－大地回路存在互感，通過電磁感應也能夠在護層－大地回路產生感生電流。綜合效果為有效電流等於大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。
如果存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2/3，鄰線電流反向，占1/3。如圖所示。

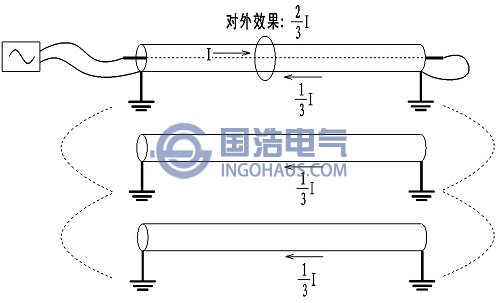

並行電纜的分流效果
4、發射頻率的選擇
（1）對於一般電纜的探測，均推薦使用開機默認的1280Hz頻率。其頻率較低，傳播距離長，且不容易感應到其他管線上；再者接收機對1280Hz信號的接收效果要強於640Hz，抗幹擾能力較強，較易分辨。（2）對於長距離電纜（長於2-3km），如果使用1280Hz信號，在較長距離處會有較大衰減，信號不易接收，相位也會發生偏移。故探測長距離電纜推薦使用640Hz發射信號。
（3）640Hz和1280Hz均為複合頻率信號，接收機能夠進行相位判斷。
