工頻串聯諧振耐壓試驗

發布時間：2021-06-02 01:30:30人氣：

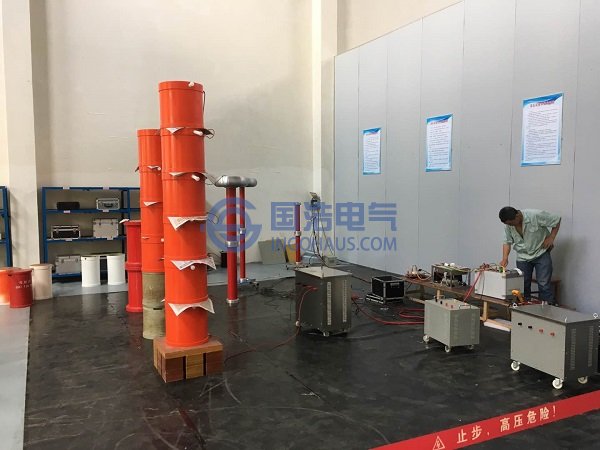

工頻串聯諧振耐壓試驗是XLPE絕緣電力電纜竣工試驗與預防性試驗最為適合的試驗方法，電纜在工頻串聯諧振耐壓試驗中可以完全模擬電纜實際運行情況。在理論上，工頻耐壓不但能反應電纜絕緣泄漏特性，而且能反應絕緣耐壓特性。工頻串聯諧振試驗方法是通過可調電感與電纜的電容形成串聯諧振，在電纜上產生諧振高壓對電纜絕緣進行的耐壓試驗方法。工頻串聯諧振耐壓試驗設備重量大、可移動性差、電感與電容匹配不易，適合於試驗室中應用，不適合在現場進行試驗。目前，工頻串聯諧振試驗設備均是靠調感來到達串聯諧振，大容量的高壓電抗器通過機械裝置調節磁路中的氣隙改變電值，調感是有一定範圍的，因此構成諧振的容性負載也有一定大小範圍，即試驗的電纜長度將受到限製，為了解決此問題，可以在串諧試驗的傳統接線中增加補償電容器CB，與試品電容Cx串聯，使總電容減小，再與可調電抗器形成串諧電路(如圖所示)，通過這種試驗方法可以解決電纜長度在試驗中受限問題。在現場進行電纜耐壓試驗時，要使試驗電路達到串聯諧振，電容與電感達到匹配相對煩瑣，而且不便於操作。

采用增補電容就是在串聯試驗的的傳統接線中增加CB與試品電容Cx串聯，使總電容減小，在與可調電抗器形成串聯諧振電路。

試驗電路中總電容量為CBXCx/(CB+Cx)
電抗器承受耐壓值為UL=[CBXCx/(CB+Cx)]XQUs
電纜承受耐壓值為Uo=[CB/(CB+Cx)]XQUs

采用增補電容法可以使電纜試品Cx電容得到補償，補償電容CB
