變頻串聯諧振裝置的技術參數

發布時間：2021-05-31 07:02:17人氣：

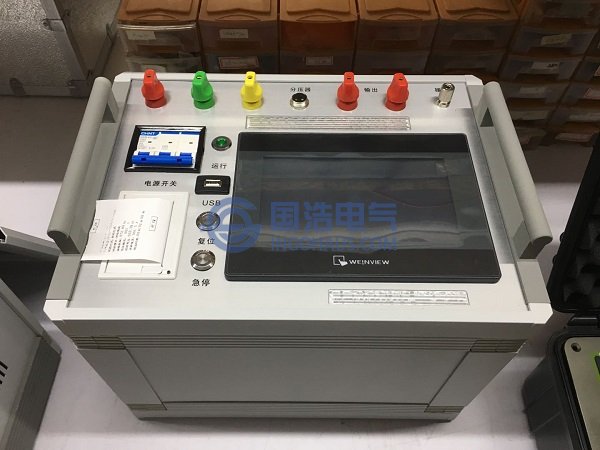

變頻串聯諧振裝置

以揚州國浩電氣有限公司生產的GHXZ型變頻串聯諧振裝置為例，其技術參數如下：

1、變頻電源
額定輸入電壓:380V
輸入頻率範圍:45- 65Hz
額定輸出容量:300kVA
額定輸出電壓:400V
輸出頻率範圍:20- 300Hz

2、勵磁變壓器
額定容量:300kVA
額定輸出電壓:5000V-20000V
額定輸入電壓:460V
額定電流(高壓側):15-60A

3、電抗器(共3節)
最高耐受電壓:250kV(單節)
最大電流:6A(單節)
額定電感量:133H(單節)R=275Ω

4、分壓器(共3節)
最高耐受電壓:250kV(單節)
額定電容量:2919pF(單節)

電抗器可以同過不同的組合方式，實現不同電壓等級和不同試品容量的交流耐壓試驗。如表所示:

組合方式	最大試驗電流(A)	最高試驗電壓(V)	諧振頻率(Hz)	試品容量(pF)
3節電抗器串聯	6	750	30-300	706.10-70609.85
2節電抗器串聯	6	500	30-300	1059.15-105914.78
1節電抗器	6	250	30-300	2118.30-211829.56
2節電抗器並聯	12	250	30-300	4236.59-423659.12
3節電抗器並聯	18	250	30-300	6354.89-635488.68
