變頻串聯諧振裝置一般由變頻電源、勵磁變壓器、試驗電抗器、電容分壓器構成。
1. 變頻電源
變頻電源原理圖見圖，變頻電源主要包括整流器、逆變器和控製器三大部分，整流器主要作用是將係統輸入電源380V交流電壓轉換為直流電壓，儲存於主回路的電容上；逆變器主要作用是將直流電壓轉換為頻率、幅值可調節的交流電壓；控製器相當於整個係統的神經中樞，用於協調各部分安全可靠的工作，包括整流器、逆變器工作的實現，試品電壓的測量，係統參數的顯示，外部輸入指令的接收以及係統各種保護的實現。在係統中變頻電源的主要作用是：為變頻諧振試驗係統的諧振回路提供幅值、頻率可調節的電壓，滿足諧振回路的需要。

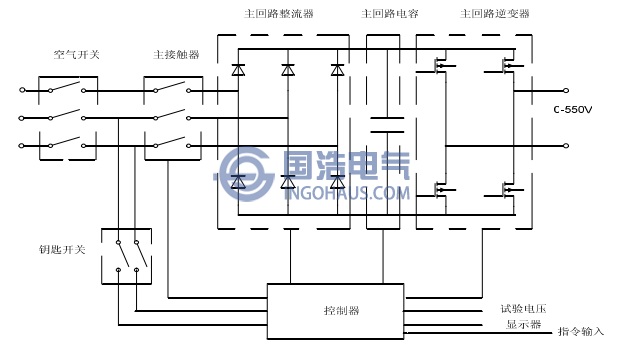

變頻電源原理圖
2. 勵磁變壓器
勵磁變壓器原理見圖。勵磁變壓器內有高低壓繞組，低壓繞組通常為一組，少數有抽頭，僅當試驗現場供電電壓較低時使用抽頭繞組；勵磁變壓器高壓繞組一般有多個，各繞組可串聯也可並聯，以滿足不同電壓等級、不同容量試品的試驗要求。在係統中勵磁變壓器的主要作用是：將變頻電源輸出的低電壓進行升壓。

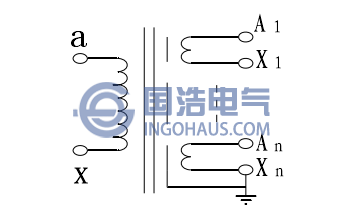

勵磁變壓器原理圖
3. 試驗電抗器
試驗電抗器原理圖見圖所示。試驗電抗器是變頻諧振試驗係統的一個重要部件，諧振電抗器與容性試品在勵磁變壓器的激勵下發生串聯諧振。為滿足不同電壓等級、不同容量試品的試驗要求，諧振電抗器一般由2-4節組成，根據需要各節電抗器可並聯也可串聯使用，但必須同時滿足:組合後的電抗器額定電壓不小於試驗電壓，電抗器與試品的諧振頻率在係統規定的工作頻率範圍內。
試驗電抗器原理圖
4. 電容分壓器
電容分壓器原理圖見圖。電容分壓器是測試試驗電壓的取樣部件，它由高壓臂(C12+C11)和低壓臂C2組成，高低壓臂用同種材料做在同一個筒內，測量精度受溫度影響小，測試信號從低壓臂C2引出（信號：0-100V），作為試驗電壓測量和保護信號，分壓比N= （C12+C11+C2）/（C12+C11）。
一般分壓器配有多節高壓臂，以滿足不同電壓等級的試驗，低壓臂和其中的一節高壓臂做在一個筒內。

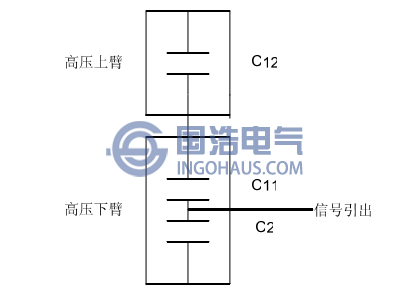

電容分壓器原理圖
