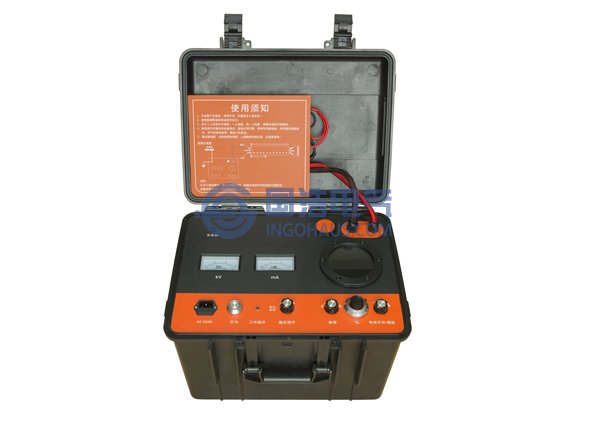

1、測量鉗的正確使用
在預定位故障點時，測量鉗的紅黑夾子分別接至比例電位器及檢流計，相當於電橋的兩個橋臂，顯然不能直接短路，鋁芯表麵有氧化層，應砂光處理。
2、使用該設備完成耐壓試驗
該設備可以用於耐壓試驗，與一般耐壓設備不同，它不能過流跳閘，應觀察電壓及電流表的讀數判斷絕緣狀況。接線應注意：兩個測量鉗同時輸出高壓，應同時接至電纜線芯，金屬屏蔽或其它線芯接儀器地。
3、如何使電流穩定
電橋在穩定電流下才能平衡。升壓前，靈敏度檔應位於“關”位置，短路電橋，防止衝擊電流損壞檢流計放大板。開始升壓時，高阻擊穿點往往有爬電，使電流波動，保持最大電流幾分鍾，電流將趨於穩定。某些閃絡型故障，需要更長時間，故障點經頻頻放電，形成電弧後，電流達到穩定。使用脈衝源和定位電橋同時加壓，可提高燒穿功率，縮短電流穩定時間。
4、電橋的靈敏度選擇
充分理解影響靈敏度的因素對測試有幫助：
（1）通過電橋的電流越大，靈敏度越高。
（2）電纜導體電阻越大，電橋獲得的靈敏度越高，即細而長的電纜靈敏度較高，粗而短的電纜靈敏度較低。對於截麵大，長度短的電纜，應盡可能增大電流，選用較高的靈敏度檔位。
（3）對於相間擊穿的定位，選擇截麵較小的線芯為橋臂，靈敏度較高。
5、輔助線芯截麵不同時的換算
可以采用不同截麵的線芯作為輔助電纜，計算時，應將輔助電纜折算至故障電纜的長度。如故障截麵為Sx，輔助電纜為S，則上述公式變為：
X = P1‰×（1+Sx/S）×L
可以直觀理解為：輔助電纜愈細，電阻愈大，相當於更長的故障電纜。
6、成盤電纜的定位
高壓電橋故障測試儀為敷設現場定位而設計，當然也可以用於出廠試驗中的缺陷點定位。區別是測量鉗夾在電纜的兩端，不必使用低阻短路線，沒有輔助電纜參與平衡，計算公式不能有“2”，如下：
X = L× P1‰
7、銅帶，鋼帶能作為橋臂嗎？
電橋定位的精度有賴於導體電阻均勻，電纜廠不一定焊接銅帶、鋼帶搭接頭。銅帶接觸電阻小，對定位精度影響很小。鋼帶應小心，可能會引入較大誤差，應該心中有數，盡量避免利用鋼帶定位。
8、架空電纜的定位
架空電纜通常為單芯，僅有絕緣層，浸水耐壓試驗發現的缺陷點同樣可以定位，與其它成盤電纜唯一不同在於，接地極為水。可將儀器地接至水池的接地點，或用銅帶放在水中，作為接地極。
9、多點缺陷點定位
這裏有必要區分缺陷點是低阻點還是擊穿點。理論上，定位比例指向多個漏電流構成的重心，因此電橋法不能定位多個故障點。運行電纜上，故障過電壓浪湧偶爾能造成電纜多處弱點依次擊穿，導致多點擊穿。但多個擊穿點情況很難一致，隨著直流電壓上升，最弱的點先擊穿，流過絕大多數電流，根據比例計算的位置十分靠近該點。剔除該點，再找下一點。實際中碰到兩個以上點同時流過較大電流的機會很少，可以說，碰到多點擊穿導致定位不準的幾率，比中大獎更小，因此，不必擔心電橋難以定位多點擊穿。沒有擊穿的低阻點，隨電壓升高，大部分轉化為擊穿點。特殊的低阻點，如成批材料絕緣不良，定位比例總是在50％左右，值得警惕。
10、相間擊穿定位
與前文例子的區別僅僅為，電流應通過另一線芯流回電橋，因此，相間擊穿的另一線芯應接至電橋地。實際中可能是：相間擊穿及相與屏蔽擊穿共存，不妨將其它線芯及屏蔽都接地，結果大多為：相間擊穿及相與屏蔽擊穿是同一點。
11、無良好絕緣輔助線芯的處理
如第10條中類似，可能所有相間及屏蔽都擊穿了，找不到輔助電纜相。方法是：用萬用表挑一相絕緣電阻較大的為輔助電纜，道理與多點擊穿類似，不難想通。如都燒成一體，為金屬性短路，隻能利用平行敷設的其它電纜了，還不行，隻能放臨時輔助電纜。
12、單芯電纜絕緣缺陷點定位
單芯電纜通常為35kV及以上的高壓電纜，定位接線如下圖。
與多芯電纜最大的不同是，外界幹擾影響電橋平衡的可能性加大，短接M、X及N、Y點的金屬護套很有效，參考第14條。高壓電纜間距較大，應選配較長專用短接線。

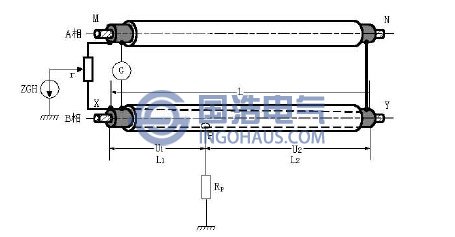

單芯電纜接線示意圖
13、高壓電纜護套缺陷點定位
高壓電橋測試是定位電纜護套缺陷點最有效的方法，接線如圖。詳細內容請參考本公司的相關資料。

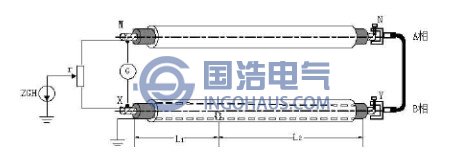

護層電纜故障接線示意圖
14、幹擾類型及排除方法
對大截麵電纜精確定位，需要高靈敏度的檢流計，本儀器消除了高壓源對電橋檢流計的幹擾，大大衰減了外界幹擾訊信號。但仍可能有一些幹擾影響電橋平衡。單芯電纜定位的工頻幹擾。故障電纜附近，通常有其它線路在運行，流過工頻大電流。故障電纜芯與輔助電纜包含的麵積愈大，磁場感應幹擾也愈大。多芯電纜由於包含的麵積小，加上金屬護層的屏蔽作用，不影響平衡。但是定位高壓電纜，可能幹擾太大，無法平衡。以高壓電纜護套缺陷點定位為例，改善方法為：將故障相及輔助相的線芯兩端接地，或在兩端將線芯彼此短接，形成反相磁場，效果明顯。
15、斷芯電纜定位
不能定位斷芯故障是高壓電橋法最大的不足。好在完全的斷路在電力電纜中不多見，完全斷路可以選配數字電容表解決，方法見第16條。斷線故障定位最好用我公司研發生產的電纜測試儀。運行故障中，大電流燒熔線芯及金屬屏蔽層，斷芯不完全，往往伴隨著短路，電橋法可以定位。小截麵鋁芯電纜，製造中已部分拉斷線芯，但內半導電層還貫通，半導電層作為電橋電阻的一部分，使定位比例不正確。定位比例接近0‰或999‰。
用萬用表測量線芯電阻，可以判斷是否為斷芯故障。斷芯時，定位比例不正確。波反射法是更好的方法。繞包的銅帶或鋼帶不易斷路，可嚐試用金屬屏蔽作為橋臂定位。
16、電容表定位故障點
斷線故障使用電容比較法定位。原理是：電纜中任一線芯與其他所有線芯及屏蔽層的分布電容與電纜長度成比例。這裏強調其他所有線芯及屏蔽層，避免了該線芯在電纜中的位置變化造成的電容不均（jun1）勻。
測量時：除斷線外，其它線芯及屏蔽或鎧裝層並聯，設電纜外端為（1）端，內端為（2）端，用數字電容表在兩端分別測量，分別測得電容C1，C2，測量時盡量采用同一檔，以避免檔間誤差。再選任一好芯放開，將斷線的兩端連接至其它線芯及屏蔽或鎧裝層，測量電容為C,該電容為電纜全長的電容，通常有C大約等於C1+C2。說明隻有一個斷點，計算L1=L×C1/（C1+C2），即為斷點至（1）端的距離。如有多個斷點，C與 C1+C2差異很大，可由L1=L×C1/C計算斷點至（1）端的距離。
無屏蔽電纜斷點的精確定點，采用電筆巡測法，請參考相關資料。
