地電波信號是一種電磁信號，與超聲波信號不同，地電波信號主要由絕緣內部放電產生，而且很容受外界電磁幹擾，因此在電磁幹擾很強烈的環境中測量地電波信號需很仔細對比。
進入TEV檢測模式後會顯示下圖1界麵。
圖1 TEV數字模式
通過左右鍵可以切換數字顯示和柱狀圖顯示模式，如圖2所示。
圖2 柱狀圖模式
TEV檢測顯示值分別有代表脈衝強度的dB、脈衝數Pulses、周期脈衝數P/Cycle、嚴重程度Level。成版人APP网站在使用GHPD1002開關櫃局部放電測試儀進行測試後獲得相應的測試數據，成版人APP网站如何對獲得的數據進行理解和判斷呢?這裏我們還需要知道脈衝強度dB、脈衝數Pulses、周期脈衝數P/Cycle、嚴重程度Level之間的相互關係：脈衝數Pulses=周期脈衝數P/Cycle*100，嚴重程度Level=脈衝強度dB*周期脈衝數P/Cycle。所以成版人APP网站判定的TEV數值的經驗依據就是當脈衝數Pulses為小於50000值且較穩定時，Level值越大代表嚴重程度越大；若Pulses值過大或者波動過大，說明可能是幹擾信號。1)背景噪聲檢測
在對開關櫃進行TEV檢測前，一般需要對開關櫃運行環境TEV檢測，以便排除現場的幹擾。檢測環境背景噪聲時，一般選擇變電站現場內的金屬門窗、圍欄等。2)TEV檢測使用方法

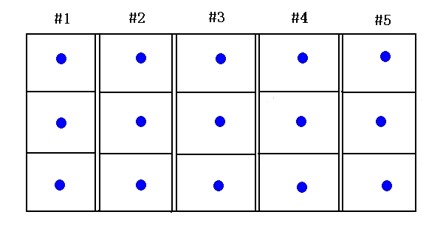

由於地電波是通過開關櫃裂縫向外沿櫃體表麵傳播的，因此與超聲波的測量位置不同，所以一般不能在縫隙處測量，而需要將儀器貼在開關櫃表麵進行測量。測量的位置也分為三個櫃室，即上中下櫃室。下圖3所示為地電波檢測位置圖，圖中藍點代表地電波的測量點，一般情況下一麵小櫃隻需要測量三個位置。
圖3地電波檢測位置圖
