（1）比較法
由於地電波檢測設備測得的數據是一個相對值，為找出該數據的物理意義，用戶需建立一個地電波數據庫，供數據分析與比較用。地電波數據的分析方法可分為橫向分析法和縱向分析法。1）橫向比較
結合地電波數據庫，可對測得的地電波數據進行橫向分析。橫向分析是以同類的開關櫃為參照，當開關櫃的測量值高於平均值，則可表明該開關櫃更可能發生局部放電。表1-1為7個開關櫃的地電波數據。表1-1 開關櫃的測量數據
| 開關櫃編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 測量值dB | 14 | 13 | 15 | 17 | 14 | 51 | 15 |
從表中可知，6號開關櫃的地電波幅度值遠比其餘開關櫃的測量值高，則表明該設備可能有局部放電。
2）縱向比較
縱向分析比較法是對同一個開關櫃在不同時刻測得的幅值進行分析，若地電波的測量值明顯高於設備的曆史數據，則說明在該時刻，開關櫃發生了局部放電。
表1-2 地電波檢測數據
| 月份 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 測量值dB | 2 | 1 | 14 | 19 | 24 | 26 | 28 | 32 | 36 | 50 |
根據表1-2的開關櫃測量值可知，開關櫃在前6個月的地電波幅值比較低，而從第七個月開始，檢測到的信號幅值較大，表明該開關櫃已開始發生局部放電現象。
（2）繪製曲線法
繪製曲線法用於對同一個開關房內的開關櫃進行局放評估，具體操作為：先對開關房內的所有開關櫃進行檢測，將測得的數據繪製成二維曲線，若數據曲線相對平穩，則表明這些開關櫃沒有發生局部放電現象，若曲線出現凹凸，則表明部分開關櫃可能發生局部放電現象，如圖1-3，由於開關櫃房內幹擾情況是相對穩定的，這種檢測方法可與巡檢數據相結合對開關櫃的局放狀態進行評估。

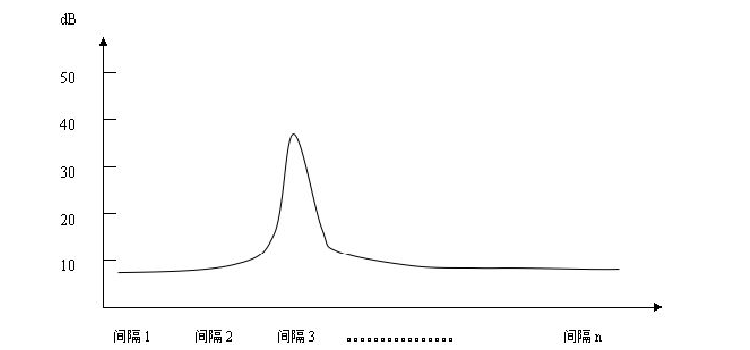

圖1-3 繪製曲線法的數據圖
