保護回路矢量分析儀產品介紹

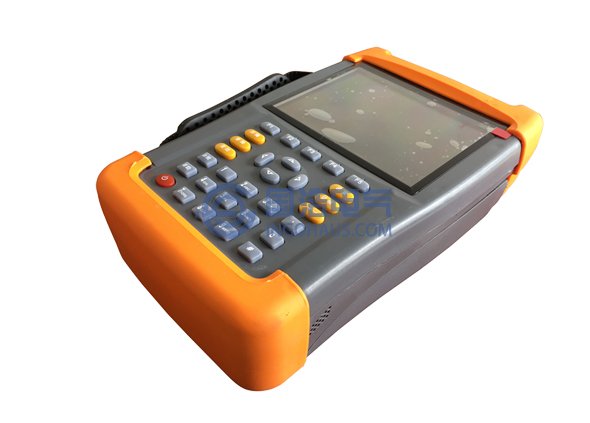

GHSF430保護回路矢量分析儀 點擊查看產品詳情

    保護回路矢量分析儀能對主變差動保護、母線差動保護、自耦變差動保護、勵磁變差動保護的二次回路CT接線的正確性進行自動分析和判斷，如果接線錯誤，能指出錯誤的類型和位置，開創了一種新的工作方式，主要依靠儀器，而不是主要依靠人工來分析保護回路CT接線的正確性。可以實現三相電壓、電流、相角、頻率、功率、功率因數等交流電參數的高精度測量。



    國際首創 兩項國家專利



    集主變、勵磁變、自藕變、母線差動保護接線自動分析功能於一身



    ◆測量1～3相交流電壓、電流、相位、頻率、功率等多種電參數；



    ◆具有主變、勵磁變、自藕變、母線差動保護接線正確性自動分析功能，並給出結論；



    ◆顯示向量圖；



    ◆小電流精確測量相位（10mA～10A和1mA～5A兩種規格電流鉗可選）；



    ◆在線1～3相電參數趨勢記錄功能；



    ◆配置PC分析軟件；



    ◆低功耗設計，3節LR6（5號）堿性幹電池供電；



    ◆SD卡移動存儲數據；



    ◆大屏幕單色低功耗液晶；



    ◆流暢時尚外觀，一體化手持式結構。



    2主要技術指標編輯



    ◆電壓



    測量範圍：5V～500V；



    分辨率0.01V；



    精度：0.1%×量程。



    ◆電流



    標配電流鉗：10mA～10A；



    選配電流鉗：1mA～5A；



    分辨率：0.001A；



    精度0.1%×量程。



    ◆相位



    測量範圍：0～360°；



    分辨率：0.1°；



    誤差±2°。



    ◆頻率



    測量：40～60Hz；



    分辨率：0.01 Hz；



    精度：0.1%×讀數。



    ◆功率



    有功：0.05～5000；分辨率：0.1；誤差：0.2%×讀數（PF=1）；



    無功：0.05～5000；分辨率：0.1；誤差：0.2%×讀數（PF=0）；



    視在：0.05～5000；分辨率：0.1；誤差：0.2%×讀數。



    ◆電源



    3節5號幹電池供電，續航能力超過15小時（在不開背光時）；也可交流電供電（100～240V），交流適配器輸入。



    3配置編輯



    1、 標準配置



    ◆APWR51E型主機1台



    ◆PC軟件光盤1張



    ◆10A電流鉗3把



    ◆電壓測試線4條



    ◆電壓鱷魚夾4隻



    ◆交流電源適配器1隻



    ◆電源線1條



    ◆SD卡1隻（1G容量）



    ◆使用說明書1本



    ◆合格證1份



    ◆便攜包1個



    2、選加配置



    ◆1mA～5A高靈敏度電流鉗3把
