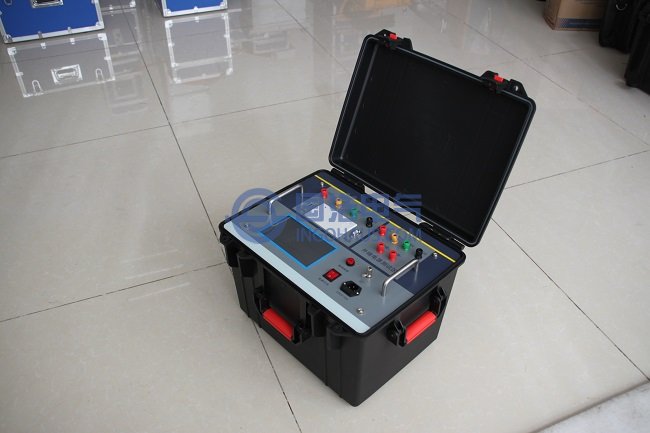

本儀器適用於測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、轉移電位、場區地表電位梯度等工頻特性參數以及土壤電阻率。本儀器采用異頻抗幹擾技術，能在強幹擾環境下準確測得工頻50Hz下的數據。測試電流較小（最大3A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗幹擾能力，故可以在不停電的情況下進行測量。
2產品介紹
1、大型地網變頻大電流接地特性測量係統：係統輸出功率大（2-20KW），電壓高（0-1000V），輸出電流大（0-50A）。精確測量接地阻抗，接地電抗，接地電阻，接觸電壓，跨步電位差，場區地表電位梯度，接觸電壓，接觸電位差，跨步電壓，轉移電位，導通電阻，土壤電阻率等參數，可全麵測量大型地網的各項特性參數，完全滿足新版DL/T475-2006《接地裝置特性參數測量導則》的要求。
2、大型地網變頻大電流接地阻抗測量係統：係統輸出功率大（5-20KW），輸出電壓（0-1000V），輸出電流（0-50A）。精確測量接地阻抗，接地電阻，接觸電位差，接地電抗，導通電阻，土壤電阻率等參數。
3、變頻抗幹擾接地阻抗測量儀：係統輸出功率2kW，輸出電壓（0-200-400V）。測試輸出電流（0-10A）。精確測量接地阻抗，接地電阻，接地電抗，導通電阻，土壤電阻率等參數。可滿常規接地網的測量。
3簡單介紹
目前國內接地裝置的測試工作比較薄弱，一些關鍵的技術觀念比較模糊，技術手段落後。針對上述現狀，我國製訂了最新行業標準DL/T475-2006和國家標準GB/T17949.1-2000。新標準對舊標準做了很多重要改變。為了方便廣大現場測試和研究人員，成版人APP网站根據這些最新標準，結合成版人APP网站多年研究大型地網測試的實際經驗，研製成功本儀器。
工頻接地阻抗，是指接地裝置對遠方電位零點間的電位差與通過接地裝置流入地中的工頻電流的比值。工頻接地阻抗以往被習慣地稱為“工頻接地電阻”。此名稱的糾正，在國家標準GB/T17949.1-2000“接地係統的土壤電阻率，接地阻抗和地麵電位測量導則第一部分：常規測量”以及電力行業標準“接地裝置特性參數測量導則修訂稿”（取代DL475-92）中作了闡述。本測量儀采用交流電流進行測試，故所測數值稱為接地阻抗，而不再沿用以往的稱呼“接地電阻”。在對接地裝置進行測量時，由於受不平衡零序電流以及射頻等各種幹擾，使得測試結果產生很大的誤差。特別是大型接地網的接地阻抗一般很小（一般在0.5Ω以下），幹擾帶來的相對誤差更大。為了降低現場幹擾的影響，目前采用的方法主要有兩種，一種是增大測試電流，一種是使用異頻法。第一種方法是通過加大測試電流來加大信號電壓和信號電流，從而提高信噪比，減小測量誤差。這種方法由於采用了很大的測試電流（DL/T475-2006標準推薦不宜小於50A），使得設備非常笨重，且布線勞動強度很大，耗時耗力。而且，由於主要幹擾與信號同頻，無法從根本上消除幹擾的影響。異頻法則是通過改變測試電流的頻率來避開工頻幹擾，由於信號頻率與幹擾頻率不同，就可以通過濾波器來濾除幹擾的影響，從而提高測量精度。異頻法由於采用的測試電流較小，因此設備小巧，布線勞動強度也大大減輕。由於具有測試結果穩定可靠和省時省力的優點，異頻法測試已被國內外專家廣泛接受和采用。但是根據定義，工頻接地阻抗是指接地裝置在工頻電流下呈現出的阻抗，而異頻法采用的測試電流頻率不為工頻，因此測得的數值就會與工頻電流下測得的值有偏差。理論和實踐表明，產生偏差的原因是，接地裝置的接地阻抗是複數阻抗，不僅包含電阻性分量，還含有與頻率有關的電感性和電容性分量。采用的測試頻率與工頻相差愈遠則等效性愈差，即測量誤差越大。為了保證測試的準確性，測試頻率與工頻不能相差太遠，且測試電流的波形應為正弦波（其他波形如方波含有豐富的諧波頻率）。早在70年代，美國、日本等國就規定了測試頻率與工頻之差不能超過10Hz。中國國家標準GB/T17949.1-2000要求測試電流頻率應該盡量接近工頻，行業標準DL/T475-2006規定了測試電流頻率宜在40～60Hz之間。本儀器采用45Hz和55Hz兩種頻率進行測量，再計算出50Hz下的等效阻抗，因此測量的準確性和等效性進一步得到提高。
4性能特點
1、測量的工頻等效性好。測試電流波形為正弦波，頻率與工頻之差僅為5Hz，使用45Hz和55Hz兩種頻率進行測量。
2、抗地電壓幹擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗幹擾性能，測試數據穩定可靠。20V工頻幹擾僅帶來0.002Ω誤差。
3、精度高。可用來測量接地阻抗很小的大型地網。
4、功能強大。可測量相關標準規定的接地裝置的全部特性參數。不僅可測量接地阻抗，還可測量出電阻分量和電抗分量。
5、可測量現場幹擾，方便用戶估計測量誤差。
6、具備斷線報警功能，避免了錯誤測量。
7、操作簡單。全中文菜單式操作，直接顯示出測量結果。
8、可保存50組測量數據，且自帶微型打印機可現場打印測量結果。
8、布線勞動量小，無需大電流線。
10、本儀器體積小、重量輕，方便攜帶。
5技術指標
4、抗地電壓幹擾能力：20V工頻幹擾電壓帶來的誤差僅為0.002Ω；
5、測試電流波形：正弦波；
6、測試電流頻率：45Hz、55Hz雙頻；
7、最大輸出電流：5A；
8、最大輸出電壓：400V；
9、測量線要求： 電流線銅芯截麵積≥1.5mm2；
電壓線銅芯截麵積≥0.2mm2；
10、供電電源：AC220V±10%，50Hz；
11、使用環境：溫度：-10℃～40℃；相對濕度：<90%；
12、外形尺寸：440×350×210；
13、儀器重量：8kg。
6異常處理
若液晶屏上顯示“測試電流偏小”，說明E、C間開路或阻抗過大，超出了異頻電源的負載能力 ,致使異頻電源輸出電流過小。出現這種情況時，首先應檢查接線是否牢靠，若還不能解決問題，則可嚐試采用多個電流極並聯或者向其周圍潑水的方式降阻。若顯示的電流值較小，未達到預期的數值（如1A），同樣可采用上述的方法進行降阻。較大的測試電流利於抑製現場幹擾。若液晶屏上顯示“電位極接地電阻偏大或電壓線斷線”，說明接至儀器電壓輸入端子P1、P2的電壓線有斷線處或者電位極未良好接地。出現這種情況時，首先應檢查電壓輸入線有無斷線處，若還不能解決問題，則可嚐試加深輔助電位極接地樁向其周圍潑鹽水來降低其接地電阻。
7注意事項
為了安全起見，儀器供電電源應該具有地線。儀器進行測試時，麵板接線端子上可能會有100V以上的電壓，使用時請勿觸摸麵板接線端子以及引線的裸露部分。電流極在測量時應有專人看管以防無關人員觸電。
