XLPE電纜附件的重要性和故障類型

在我國，110kV電壓等級的電力電纜附件(中間接頭和終端接頭)以預製式為主。下圖為110kV交聯聚乙烯電纜用整體預製型中間接頭的結構。除去產品本身質量和缺陷問題，安裝過程中能夠引起電纜附件故障的主要操作失誤如下：

1. 未按照操作規定標準，引入外環境大量的水汽、金屬顆粒或者雜誌；
2. 操作失誤導致主絕緣破損；
3. 操作失誤導致導體連接器出現棱角；
4. 終端接頭或者中間接頭與電纜之間壓接不良，導致氣隙的產生。

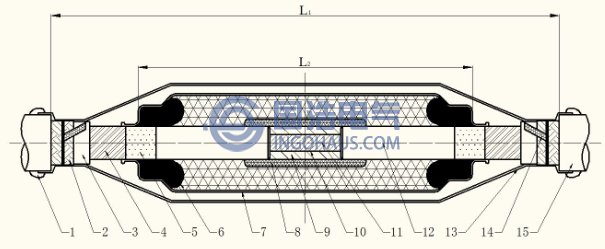

1-橡膠自粘帶;2-鎧裝;3一內護套;4一銅屏蔽層;5一半導電帶;6一應力錐;7一銅網;
8一中間接頭屏蔽罩;9一屏蔽管;10一壓接管;11一線芯;12一線芯絕緣;13一熱縮管;14一銅編織帶;15一外護套
110kV XLPE電纜預製型中間接頭結構
