OWTS係統設備的構成

發布時間:2020-10-24 15:03:59人氣:

如圖所示,OWTS(HV150/250)係統由控製單元、高壓單元和連接電纜組成。控製單元是一台帶有無線局域網(WLAN)功能的筆記本電腦。高壓單元中包含高壓源、諧振電感和晶閘管開關,在被測電纜上產生測試所需要的阻尼振蕩電壓。高壓分壓器和嵌入式控製模塊被集成於高壓單元中,共同來完成數據的采集和局放信號的處理。檢測結果的存儲、分析以及評估均在筆記本電腦上完成,而數據分析和評估可以在現場或辦公室進行。考慮到重量,OWTSH150/250係統的高壓單元由高壓發生器、諧振電感和分壓器組件在現場安裝組合。

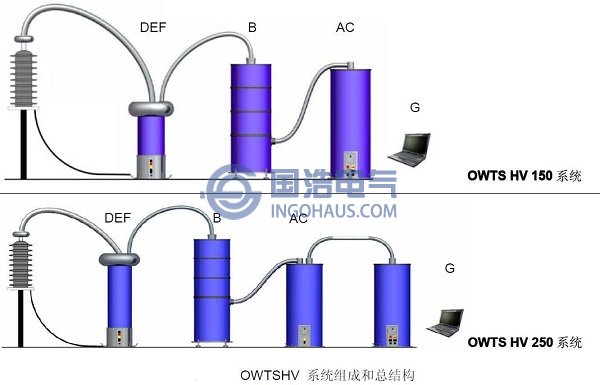

OWTS HV150250係統的主要構成元件圖
OWTS HV150/250係統的主要構成元件圖
其中,各元件名稱如下:

A. 新型高壓光觸開關(LTT)
B. 高壓電感單元
C. 高壓電源單元(HVPS)
D. 帶耦合電容的數次信號處理卡(局放監測器)
E. 帶遠程控製功能的嵌入式計算機係統(控製單元、局放分析儀等)
F. 高壓分壓器
G. 筆記本電腦一操作控製和數據存儲
