振蕩波檢測
局部放電(簡稱局放)是電纜絕緣劣化的征兆，也是造成絕緣劣化發展的重要原因之一，局放作為電纜線路絕緣故障早期的主要表現形式，既是引起絕緣老化的主要原因，又是表征絕緣狀況的主要特征參數，是電力電纜運行中的一個較大的安全隱患。局部放電測量用於現場測量時，外部噪聲幹擾嚴重，測量很困難。雖然有困難，但已有測量結果也證明值得花時間和代價進行局部放電的測量。特別當懷疑有缺陷或破壞或者要求保證電纜工作最大可靠性時，這是一種典型的方法。隻要把噪聲等級降低到局部放電水平以下，測量的局部放電可以提供很多有用的診斷信息。通過觀察局部放電信號的幅度與相位以及信號與升降壓之間的變化關係，可以知道缺陷的形式和位置以及它們對電纜絕緣的影響。
其實，局部放電作為電纜絕緣非破壞性電氣檢驗的主要項目。從50年代後期開始，世界各國紛紛采用寬頻帶放大檢測器對電纜絕緣進行局部放電檢測。1963年，荷蘭NKF電纜廠F.H.Kreuger博士發表了他1957-1960年實驗研究的論文和”局部放電檢測“一書，奠定了局部放電的測量技術基礎。此後，國際大電網會議(CIGRE)第21技術委員會(高壓電纜)成立了局部放電工作組，針對電纜局部放電的特點進行確定試驗方法標準的工作。1979年德國5家主要電纜工廠同漢諾威大學西林研究所合作研究，提出了長電纜上局部放電測試的科學方法。1980年德國正式批準這一建議為國家標準。1982年國際電工委員會((IEC)第17工作組采納為IEC標準草案，1985年經各國IEC分委會多數表決，同意將該草案作為電纜局部放電的試驗方法標準。
1996年日本株式會社的Katsumi Uchida等人通過在電氣設備上製作氣隙和電樹，施加振蕩波電壓檢測擊穿電壓。研究發現振蕩波電壓在這兩種缺陷上的效果與交流電壓較接近。
1998年荷蘭代爾夫特理工大學的Edward Gulski等為了比較了振蕩波電壓和交流電壓下的局放特性，製作了不同的電纜終端缺陷進行檢測。研究發現兩者的起始放電電壓有很高的等效性，但是在局放量上存在一定的差異。振蕩波的頻率並不影響其局放起始電壓，但是頻率和放電量有很大關係，頻率越小，放電量越大。
據目前國內外技術文獻記載，該技術采用的振蕩波電壓是一種用於交聯聚乙烯電纜局部放電檢測和定位的電源，檢測時，首先通過振蕩波電路與電纜連接，產生振蕩波電壓作用於電纜。當電纜中存在缺陷時，會在振蕩波電壓的作用下，產生局部放電，經過電路中的局部放電檢測設備檢測放電信號，從而判斷電纜的運行狀態。

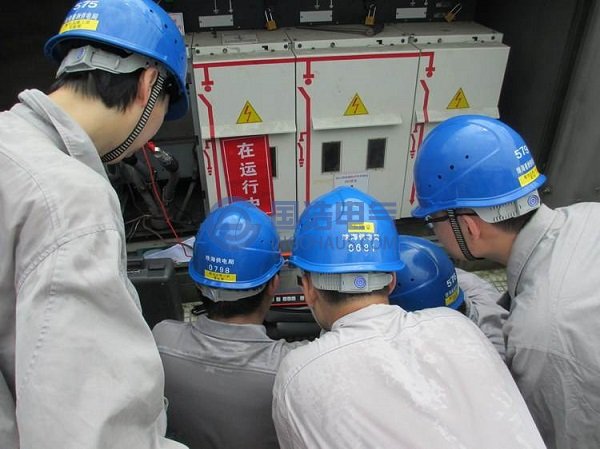

2008年1月，北京電力電纜公司吸取新加坡等國家在狀態檢測方麵的成功經驗，嚐試采用振蕩波法電纜局部放電定位(OWTS)測試技術對配網10kV電纜進行局部放電測試。在測試過程中，檢測發現數條電纜有嚴重局部放電現象，經過對電纜的解剖分析證實了這些電纜存在的不同方麵、不同程度的問題，通過對數百條電纜的局放檢測情況進行總結分析，應用振蕩波法對電纜局部放電進行測試並定位是一個非常有效的技術，而且方法操作簡單，容易判斷。得悉北京奧運保電引進振蕩波技術檢測配網電纜取得不錯的效果後，國內電纜線路規模較大的城市，如上海、蘇州、廣州、深圳、武漢等城市都先後跟進，在10kV配網電纜上購置設備並組織開展，檢測出大量10kV問題接頭和電纜，及時消缺避免了很多跳閘事故。
但目前國內僅僅開展了配電網中壓電纜線路在阻尼振蕩波電壓下絕緣性能檢測與診斷的現場應用，而在高壓電纜線路上的研究與應用處於一片空白，相關的經驗和數據完全缺失。
2010年3月，武漢供電公司與國網電科院武漢高壓研究所聯合，首次在國內嚐試引進瑞士OWTS HV150係統的DAC電壓下現場測試、診斷2條110kV交聯電纜線路的絕緣健康狀況。研究分析和現場實測證明，用DAC電壓代替工頻正弦波電壓作為試驗電壓，結合耐壓試驗、局放檢測與定位、介質損耗測量多種絕緣性能檢測方法，可有效覆蓋線路全長範圍內電纜本體及附件，較好地彌補了現有高壓交聯電纜絕緣性能檢測手段存在的局限和不足。
2010年4月，為保障亞運會主網電纜安全，廣州供電局引進了新加坡新能源公司所有權的瑞士OWTS HV150係統進行對亞運保電幾條重要的110kV電纜進行檢測，同時進行了技術交流和探討。
盡管如此，在110kV , 220kV高壓交聯電纜線路現場試驗和狀態檢測中，阻尼振蕩波(DAC)電壓下絕緣性能檢測的研究與應用在國內的相關經驗和數據仍相當缺乏。2011年深圳供電局采用OWTS (HV250)阻尼振蕩波測試技術對3回220kV及14回110kV交聯聚乙烯電力電纜線路進行高壓振蕩波檢測試驗，收獲了大量現場實測數據。
IEC及世界各國都製定了相關的局部放電測試標準，通過對局部放電的檢測及時發現絕緣係統中的薄弱環節，找出故障原因，保證電力電纜質量，保障電力係統安全可靠運行。國際大電網(GIGRE)也在2009年成立了電纜及接頭現場局放檢測技術的工作組，對該方麵技術發展進行研究梳理。
阻尼振蕩波局放檢測技術在中低壓電力電纜領域的應用效果，已為世人所認可並廣泛應用，但在110kV及以上高壓電纜領域仍是最尖端前沿的技術。瑞士Seitz公司研發成功的OWTS係統設備具備測試110kV及以上高壓電纜，最高輸出電壓峰值達350kV可對220kV及以下電壓等級電纜進行局放測試及耐壓實驗，在歐洲、中東、亞洲已有不少的成功案例。它具有與交流電源等效性好，作用時間短、操作方便、易於攜帶等特點，可有效檢測交聯聚乙烯電纜中的各種缺陷，不會對電纜造成傷害。高壓電纜振蕩波局放
測試主要用於檢測電纜係統內部(包括電纜本體、接頭、終端)存在的局部放電(絕緣層中存在的未擊穿的放電通道，簡稱局放。局放會在電場作用下逐漸升級，最終轉化為擊穿故障)，確保電纜處於健康狀態。其原理是通過檢測感性元件與被試電纜的高頻脈衝信
號，結合信號補償技術，達到測量並精確定位電纜線路局部放電的目的。
基於此，2011年深圳供電局采用DAC電壓下現場測試、診斷3條220kV及14回110kV交聯電纜線路的絕緣健康狀況，開展了國內至今最大規模的DAC電壓下電纜局部放電檢測、放電源定位和介質損耗測量等試驗工作，為全麵了解典型高壓交聯電纜DAC測試係統(OWTS)的功能與組成，探討研究用DAC電壓代替工頻正弦波電壓作為試驗電壓的可行性，結合對比了耐壓試驗、局放檢測與定位、介質損耗測量多種絕緣性能檢測方法，初步認可阻尼振蕩波檢測局放可比較有效覆蓋線路全長範圍內的電纜本體及附件，較好地彌補了現有高壓交聯電纜絕緣性能檢測手段存在的局限和不足。
