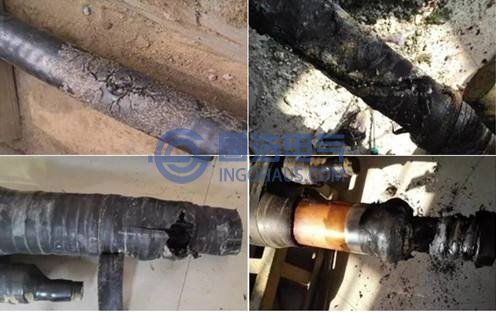

電纜絕（jué）緣缺陷
1）電纜生（shēng）產（chǎn）
在電纜生產過程中（zhōng）造成絕緣（yuán）出現缺陷（xiàn）的原（yuán）因有很多（duō）：第一，XLPE電纜生產過程中的生產工藝欠佳，例如采用1+2工藝而不是采用三層共擠交聯工藝；第二，生產環境潔（jié）淨（jìng）度不高，生產過程（chéng）中有（yǒu）雜質混入XLPE電纜中；第三，XLPE原材料純度不夠高，內（nèi）部含（hán）有（yǒu）雜質；第四，XLPE電纜中（zhōng）混入氣泡等都可（kě）能造成電纜在短期內發生（shēng）故障。實例一：蘇（sū）州供電公司蔚幹線110kV XLPE電纜（lǎn）A相運行不到1年即發（fā）生故障，最（zuì）後發現是由於交聯時由雜質或氣泡形（xíng）成的局部絕緣薄弱點所造成。實（shí）例二：獅山變商城線電（diàn）纜運行5年後發生電纜主絕緣擊（jī）穿，分（fèn）析發現是本（běn）電纜非三層共劑（jì）交（jiāo）聯，生產工藝（yì）不良（liáng）而（ér）造成主絕緣缺陷，從而導致（zhì）其故障的發生。
2）電纜運輸
電纜在運輸過程中，可能由於（yú）機械撞擊（jī）、擠壓等情況致使（shǐ）電纜外皮破損、電纜金（jīn）屬（shǔ）屏蔽層損傷甚至電纜變形，這些都會對電纜運行造成危害。例如，蘇州（zhōu）供電（diàn）公司蔚幹線110kV XLPE電纜C相，投（tóu）運2個月後發生故（gù）障，最後分析發現在電纜（lǎn）成盤出廠時，使用（yòng）木板包（bāo）裝電纜過（guò）程中誤把鐵釘釘入電纜本體所（suǒ）致。
3）電纜安裝
在電纜安裝過程中，由於（yú）各種原因也會造成電纜在運行短期內（nèi）發生故（gù）障。例如電（diàn）纜安裝過程中造成PVC外護套損壞（huài），電纜頭施工工藝不良等都會造成電纜在（zài）運行過程中（zhōng）發生故障。例如，蘇州某變電站，35kV XLPE電纜運行2年後發生故障，把電纜頭絕緣熱縮管撥開後（hòu）發現有放電（diàn）黑線痕（hén）跡，且絕緣層表（biǎo）麵有（yǒu）水分。最後分析認為是（shì）在（zài）當（dāng）時施工時下小雨，環境濕度較大，有水分殘留在熱縮套管內。
關注微信公眾號
