電纜局部放電的典型特征簡介

電纜PD的頻率範圍通常在200kHz(PD點在電纜的遠端)至4MHz(電纜PD點在近端，如離測量點幾米或幾十米)。電纜PD脈衝波形如鯊魚鰭狀，具有典型的上升時間和下降時間，其脈衝寬度在一定的範圍內。一般情況下電纜PD的上升時間為20ns-150ns，最大頻率為200kHz-4MHz。下圖為典型的電纜PD，其上升時間為89ns，最大頻率781kHz。

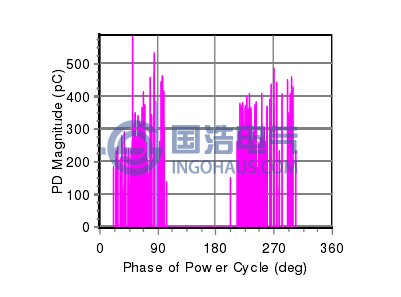

放電峰值與相位的關係

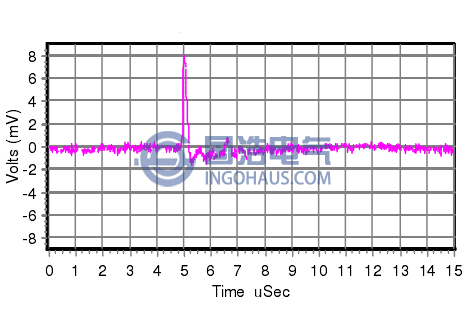

放電波形

• 在電源的正負半周都有PD發生；
• 正極性脈衝在一個半周，負極性脈衝在另一個半周；
• 電纜PD的相位相關性很強；
• 有時電纜PD在相位分布上較寬，如放電較活躍；
• 通常正負半周的放電峰值相差不大；
• 並非所有的脈衝都有相同的放電幅值；
• 每個工頻周期的脈衝數量從2個到數百個不等；
• 大量的放電脈衝是單極性形狀的，有時有一些微小的振蕩。
