特高頻信號傳播路徑分析

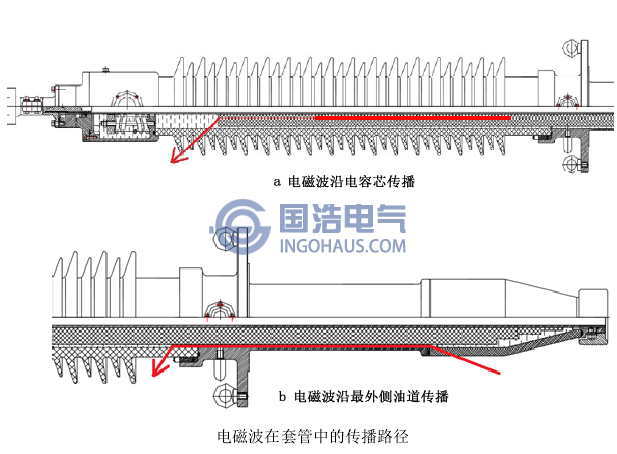

特高頻信號從套管進入外界一般有下圖所示兩種途徑，一種是通過最外側電容芯與法蘭內壁之間的油道從套管底部瓷套透射到外部自由空間，另一種是通過套管內部的電容芯傳播到套管頂部，從頂部瓷套透射到外部。

變壓器內部發生局部放電時，由於所處環境複雜，內部繞組、引出線和變壓器油箱構成了複雜的電磁波傳播環境，這也造成了局放產生的特高頻電磁波不僅含有TEM波，還包含TE波和TM波。當特高頻電磁波傳播至套管下瓷套，進入套管中時，電磁波要經曆變壓器油一電瓷一變壓器油這三層介質，特高頻電磁波在分層媒質中要發生對應的折反射現象;進入套管的特高頻信號經過變壓器油一油浸紙這兩層介質後開始進入電容芯構成的同軸波導中傳播，當特高頻電磁波從同軸波導中出來傳播至外部空間時，要經曆變壓器油一電瓷一空氣這三層介質。
