GIS
我國的GIS設備研製工作起步於60年代，1971年我國首次研製成功110kV GIS設備並投入運行。自改革開放以來，我國大型的核電站、火電站、水電站、變電站先後都選用了GIS設備。例如：大亞灣、秦山核電站、四川二灘水電站、廣東沙角火電廠、三峽水電站的升壓變電站等都采用的GIS設備。自80年代開始，國產大型GIS設備也投入電網係統運行。GIS設備除了具有優越的技術性能外，其最大的優點就是設備所占用的土地隻有常規設備的15%-35%，對於我國節約土地的國策是非常有利的，十分符合我國國情。

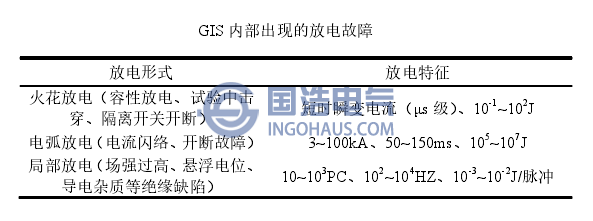

隨著GIS運行年限的延長，其內部絕緣的老化、異物等雜質在開關操作振動和靜電力作用下移動等，會產生局部放電，以及斷路器正常開斷引起電弧放電，都可能會引起SF6分解。純淨的SF6氣體熱穩定性強，加熱至500℃時都不會分解。因此，在GIS運行過程中，引起SF6氣體分解最主要的原因是放電故障。一般基於放電過程中釋放能量的多少分為三種放電形式：火花放電、電弧放電和電暈放電。GIS中放電故障如表所示。
②電弧放電：由斷路器開斷引起的電弧放電，其中心溫度可達20000℃，電弧電流大小從幾萬安到幾十萬安，電弧電流決定放電能量，範圍為105-107J。在高溫電弧作用下SF6分解產生等離子區，但隨著放電故障的消失快速複合。在水、金屬原子等雜質影響下，會進一步反應，分解產物種類將會增加。此外，GIS運行故障也是引起電弧放電的原因之一，主要表現GIS主氣室內發生短路故障時，類似於斷路器中的電弧放電，隻是重複率低。
③局部放電：PD是指由於局部電場增強導致GIS中局部電氣擊穿的現象。交流場中為間歇性放電，這是由於放電過程中表麵和空間電荷的累積會削弱局部場強，PD一般會自動熄滅。在GIS設備中引起PD的原因很多，主要有:懸浮電位，導體表麵粗糙，自由導電微粒，及絕緣介質內部氣隙等。在絕緣介質的缺陷處常常產生PD，連續數月或數年持續發展下去便會引發絕緣故障。雖然一些PD不會引起設備絕緣水平的下降，但SF6分解產物的腐蝕和固體絕緣內的電樹枝等都會導致故障發生。
GIS製造商提供的技術資料表明各開關氣室與主氣室是相互隔離的，PD主要發生在GIS主氣室內，其它三種主要發生在各開關裝置中，因此內部絕緣缺陷PD產生的分解氣體和因其它放電產生的分解氣體是相互獨立的。以此區分SF6放電分解組分的來源。
