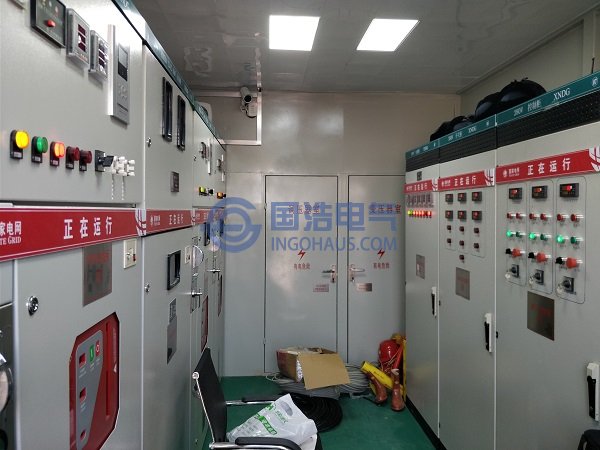

高壓開關櫃
1、高壓開關櫃定義
高壓開關櫃是近年來常用的電網係統的成套高壓電氣設備，主要用於10千伏、35千伏電壓等級，高壓開關櫃將保護及自動化二次設備、一次設備、計量等設備集合於開關櫃內。出手車斷路器所在的手車室外，高壓開關櫃還包括母線室、出線電纜室、繼電器及儀表室，保護、自動化及計量設備位於繼電器及儀表室，接地開關、互感器、避雷器等位於出線電纜室，母線位於母線室。其櫃內的空間主要以空氣或絕緣材料為介質，用作接收和分配電網的電能。根據相關的功能和應用要求，開關櫃主要由櫃體和斷路器二大部分組成。櫃體一般由櫃體、各種機構、二次端子及連線等組成。所有高壓開關櫃的生產、製造、試驗等均滿足《GB 3906-2006 3.6 kV-40.5 kV交流金屬封閉開關設備和控製設備》的要求。
其中櫃內的電器元件主要由一次設備和二次元件等組成，一次設備主要有互感器、接地開關、避雷器、隔離開關、高壓斷路器、高壓熔斷器、變壓器、帶電顯示器、穿櫃套管、觸頭盒、絕緣子、絕緣護套、母線等；二次元件主要有繼電器、電能表、空氣開關、信號燈、按鈕、保護測控裝置等。

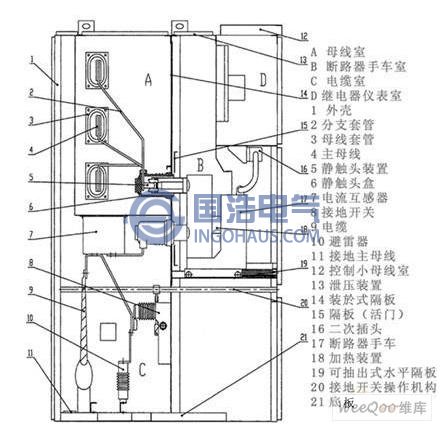

KYN28A-12結構示意圖
2、高壓開關櫃的特點及分類
開關櫃內部的結構空間很有局限，布置相對較緊密，具備五防功能及機械聯鎖功能，采用頂部泄壓方式，內部空間一般包括手車開關室、母線室、電纜室、二次設備室等，室與室之間用鋼板隔開。目前變電站中應用較為廣泛的開關櫃為金屬封閉愷裝的手車式開關櫃，俗稱中置櫃，常用的為KYN28係列，如KYN28A-12，KYN28-12等高壓開關櫃根據斷路器安裝方式可分為手車式和固定式，根據安裝地點可分為戶內開關櫃和戶外開關櫃，按照櫃體的結構，可分為金屬封閉愷裝式、金屬封閉間隔式、金屬封閉箱式和敞開式。

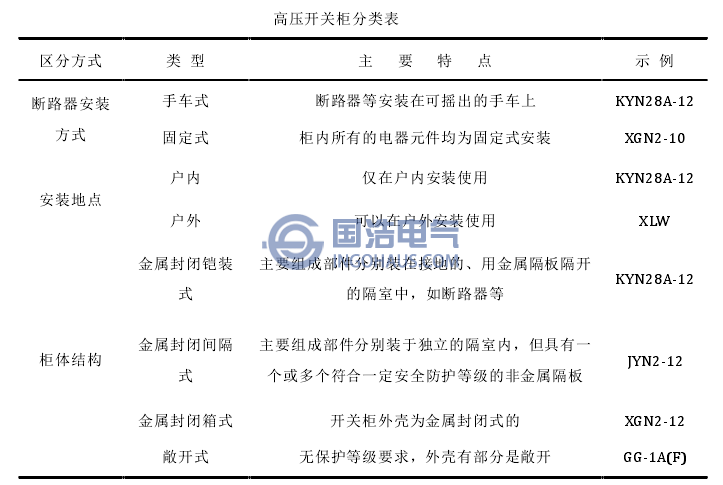

高壓開關櫃分類表
