勵磁變壓器是發電廠重要電氣設備之一。近年來，新建大、中型水電與火電機組的勵磁方式已經由傳統的旋轉交流勵磁方式轉變為靜止自勵勵磁方式。靜止自勵方式采用勵磁變壓器並聯在發電機出線上，勵磁變壓器低壓繞組輸出交流電流通過整流裝置整流為直流電流，然後輸入發電機勵磁線圈產生發電機所需的磁場。下圖1為發電機靜止自勵方式勵磁係統的基本原理圖。

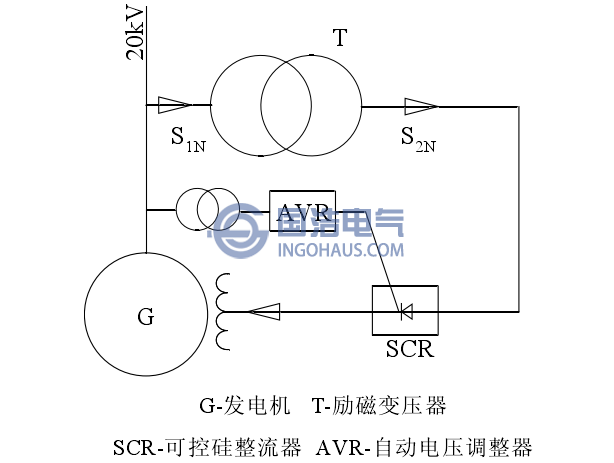

發電機勵磁基本原理圖
由於勵磁變壓器低壓繞組同時承受交流與脈衝電壓作用，低壓繞組故障是引起勵磁變壓器故障的主要原因之一。有新聞介紹江蘇利港電廠3號勵磁變壓器(幹式勵磁變壓器)發生爆炸事故，調查結果表明：由於低壓線圈繞組匝間絕緣損壞，導致低壓絕緣筒絕緣擊穿，使轉子回路一點接地，進一步發展到勵磁變壓器低壓側相間短路，最終造成高壓線圈在大電流下失去穩定，進而發展成相間高壓線圈短路故障。
三峽電廠勵磁變壓器閥側繞組電壓波形
與在單一交流電壓作用下相比，勵磁變壓器縱絕緣性能在交流與脈衝疊加電壓作用下更容易逐步劣化。在絕緣劣化過程中，勵磁變壓器一旦產生內部絕緣局部缺陷，由於脈衝電壓的電壓變化速率非常快，勵磁變壓器內部局部放電更容易被激發並對絕緣造成進一步破壞。同時，可控矽整流裝置產生的直流分量造成勵磁變壓器內部直流偏磁，加之勵磁變壓器最高運行溫度可達150℃，極易造成局部絕緣受損，進一步促使勵磁變壓器內部局部放電的產生與發展。
因此，局部放電是反映勵磁變壓器內部絕緣狀況的重要特征信息。通過在線監測勵磁變壓器內部局部放電，對於提高勵磁變壓器的運行可靠性具有重要意義。由於勵磁變壓器內部局部放電信號微弱，信噪比較低，所以有效地識別和抑製幹擾，準確獲取局部放電信號成為勵磁變壓器局部放電在線監測的關鍵和難點。
