暫態地電壓檢測法屬於間接檢測設備局部放電的一種方法，主要適用於開關櫃設備，但暫態地電壓法受現場設備、周圍環境及檢測設備影響較大，通常與其他檢測方法共同使用。
(一)暫態地電壓檢測法原理
電氣設備發生局部放電時，放電部位所產生的正負電荷會沿著導體向著電勢低的部分以光速移動，以高壓開關櫃為例，如果局部放電發生在開關櫃體內則電荷會沿著櫃體移動，並在櫃體上形成高頻電流行波，其方向是從局放部位起始流向金屬表麵各個方向，其頻率越高集膚效應越明顯，因此電荷很少穿透金屬櫃體，但是當遇到金屬邊緣，電流行波會繞過邊緣轉移到金屬板另一麵，在該麵產生暫態地電壓(Transient Earth Voltage )並向外釋放電磁波。暫態地電壓檢測法就是通過測量這種電壓對局部放電進行檢測的。

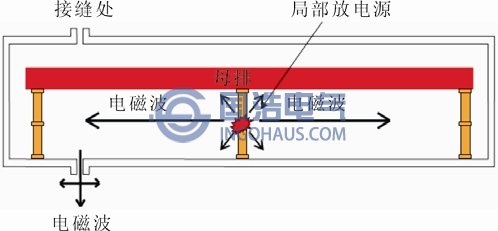

以高壓開關櫃為例的暫態地電壓示意圖

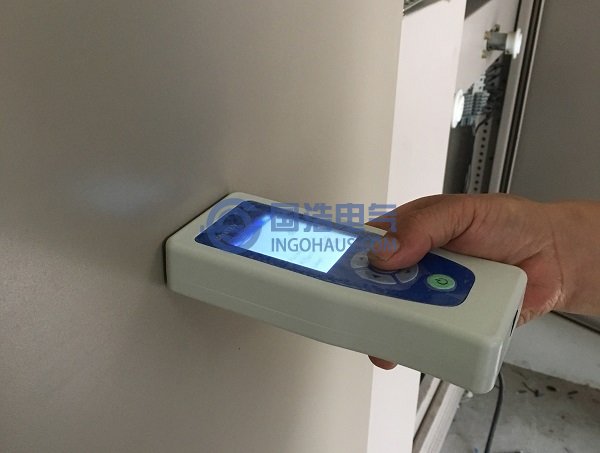

測試時，當電流進行波流經暫態地電壓傳感器安裝位置時會在傳感器內部感應金屬板上感應出高頻脈衝電流信號，經過相應的A/D轉換裝置輸出可讀數據。
(二)暫態地電壓檢測方法

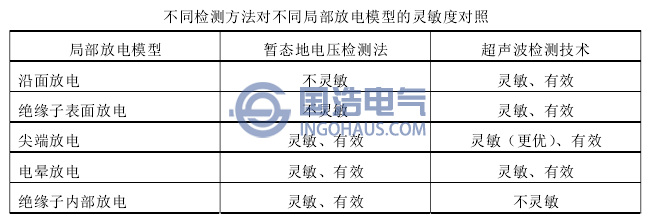

由於暫態地電壓檢測的局限性，在實際工作中通常會將該方法與超聲波局部放電檢測法聯合使用，實現對不同類型局部放電故障的準確測量。近年來國家電網公司組織技術力量針對不同的局部放電模型分別測試了兩種局部放電檢測技術的靈敏程度和測量有效性，如下表。
