電力變壓器局部放電的傳感器技術

發布時間：2020-07-20 11:10:01人氣：

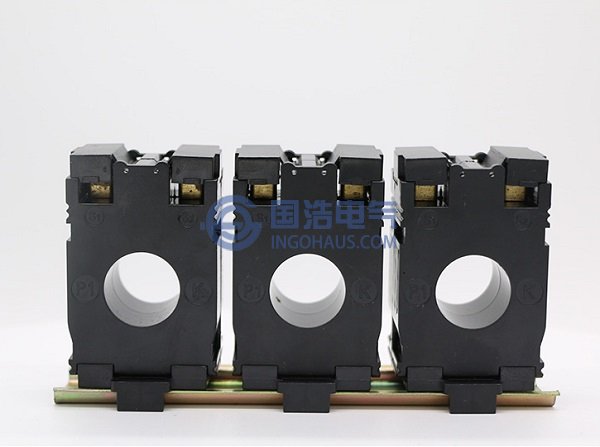

高頻電流互感器
高頻電流互感器
傳感器的設計，對精確提取局部放電信號尤為重要。根據傳感器提取信號特性的不同，有電流傳感器，壓控傳感器和氣敏傳感器等等。由於局放檢測大多數采用脈衝電流法，電流傳感器用的特別多。有各種形式的電流傳感器，其基本原理如下：電流互感器型傳感器的原邊多為一匝，也有多匝的，磁芯材料多選用鐵氧體，其最高使用頻率為500-1000kHz，相對磁導率2000。使用時將圓形磁芯穿過待測設備的接地線，對於變壓器局部放電在線監測來說，這些接地線可以是高壓套管末屏接地線、中性點接地線、箱體接地線或鐵芯接地線。由於實際運行中箱體多為多點接地，從箱體接地線藕合的信號比較弱、信噪比低;鐵芯距離高壓繞組較遠，信號也比較弱；中性點接地線上的信號雖然比較強，但某些電壓等級的變壓器中性點可能不接地，而且中性點接地線上很大的工頻電流會導致傳感器鐵芯的飽和；因此，現普遍采用從高壓套管末屏接地線上獲取信號。當在變壓器高壓套管上耦合局放脈衝電流信號時可以選用非磁性心棒的羅氏線圈作電流傳感器，非磁性心棒的羅氏線圈作電流傳感器的參數主要決定了其帶通特性。電力變壓器局部放電的傳感器技術
