大型變壓器

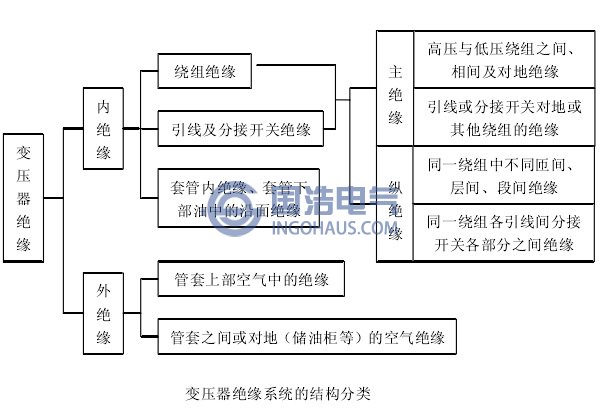

變壓器的絕緣可以分為外絕緣和內絕緣，外絕緣指油箱以外的空氣絕緣，內絕緣包括繞組絕緣、引線及分接線開關絕緣、套管絕緣。內部絕緣從結構上又分為縱絕緣和主絕緣。縱絕緣指同一繞組的不同匝間、層間、段間、引線間、分接開關各部分的絕緣，主要絕緣材料是包在導線上的紙帶，匝間、段間的墊塊和油道等；主絕緣是一種油-屏障的結構，由作為覆蓋層纏在導線上的絕緣紙帶、油道、放在導體和接地體間油道中的絕緣紙板所構成。變壓器絕緣係統的結構分類如下圖所示。所以，充油式變壓器的故障有：外部故障、內部故障。其中，外部故障主要有變壓器油箱外部絕緣套管閃絡或破碎而產生的接地短路，以及引出線間的相間故障等引發；內部故障主要有油箱內的各相繞組間、線匝間的的短路，及繞組或引出線通過外殼發生的接地故障等。當然，具體類型的劃分方式較多，依據不同的分類準則，劃分的類型就會不同，如從回路劃分，主要有電路故障、磁路故障和油路故障；從變壓器的主體結構劃分，主要有繞組故障、鐵芯故障、油質故障和附件故障；從故障易發區位劃分，主要有絕緣故障、鐵芯故障、分接開關故障等；從故障對變壓器造成的嚴重程度及發生機率的高低程度，又可分為出口短路故障、滲漏故障、油流帶電故障、保護誤動故障等。所有上述不同類型的故障，有的隻反映熱故障，有的隻反映電故障，而有的既反映熱故障又反映電故障。因此，很難將變壓器的故障以某一範疇進行類型的規範劃分。然而，從變壓器故障的數據特點，拋開故障形成原因，成版人APP网站可以將變壓器故障分為以下九個方麵：鐵芯多點接地及局部短路、漏磁發熱或磁屏蔽過熱、絕緣老化、絕緣受潮、分接開關故障及引線故障、懸浮放電、繞組變形並匝間短路、匝間絕緣損傷並匝間短路和圍屏放電等。
