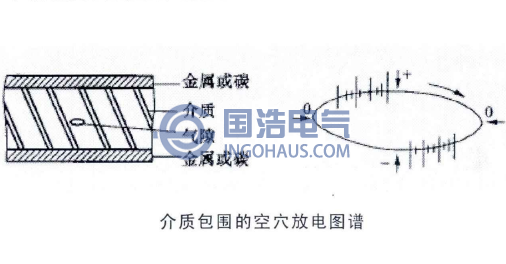

若隻有一個與電場方向垂直的空穴（氣泡或氣隙）存在於絕緣介質中，其放電圖譜如圖所示。正負半周的脈衝位置、幅值和重複率基本相同，放電脈衝出現正、負半周的峰值之前。但在特殊情況下，上下幅值的不對稱為3：1時，仍屬於正負放電。在電壓達到某一數值時，這種放電會突然出現，其放電量一開始就會高於最小可測水平。然而隨著試驗電壓的上升，脈衝的重複率會隨之升高，但放電量仍基本保持不變。電壓的施加時間對放電量的影響相對較小，起始電壓略高於熄滅電壓或者兩者基本相等。由於第二個空穴放電產生，所以在較高的電壓等級下往往有一個幅值更高的脈衝出現。

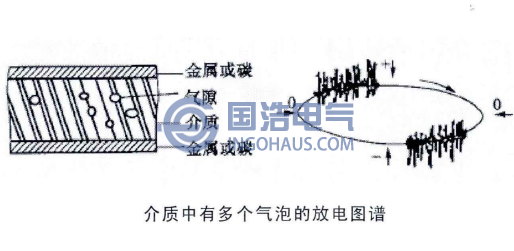

若有多個氣泡存在於絕緣介質中，其放電圖譜如下圖所示。正、負半周的脈衝位置、幅值和重複率也都基本相同，其放電脈衝也出現於正、負半周的峰值之前，且上下幅值比值為3：1。一定程度上，放電的位置和幅值容易發生隨機變化，但是起始時刻的變化是能夠被辨識的。當電壓達到一定值時，這種放電電壓將突然出現且放電量要高於最小可測水平。然而伴隨著試驗電壓的上升，放電量基本維持不變，但正、負半周兩側的脈衝幅值隨之增大。脈衝的重複率與實驗電壓成正比。如果電壓升高很快，又突然降低，則起始電壓略高於熄滅電壓或兩者基本相等。

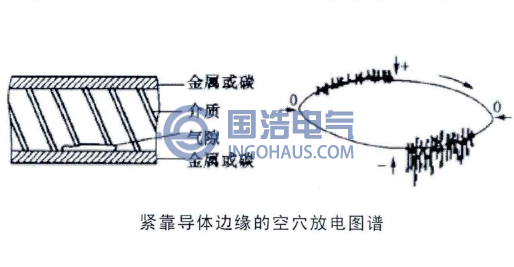

若隻含有一個且緊靠在導體邊緣的氣隙存在於絕緣介質中，其放電圖譜如下圖所示。放電脈衝兩邊的幅值不對稱的出現在電壓的峰值之前，幅值的大小與頻率的大小成反比。一般情況下，上下幅值之比大於3: 1；特殊情況下，上下幅值之比可以達到10：1。放電量與電壓大小無關，其放電量基本維持不變，總的放電響應一般都能夠被辨識。起始電壓略高於熄滅電壓或兩者基本相等。如果有第二個氣隙存在，則在較高的電壓等級下會出現很大的放電脈衝現象。
通常情況下，在示波器上可以看出，介質內部的氣泡放電脈衝基本相同的、對稱的出現在正、負半周上。
