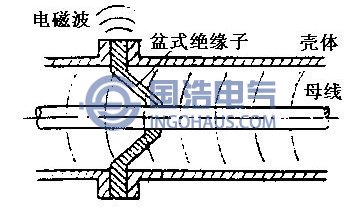

電磁波泄露原理圖
同軸波導的開口麵可以看成是最簡單的口徑天線，作為平麵口徑的一種，其場分布較為複雜。首先，同軸波導開口麵上不僅有TEM波，而且有結構複雜的縱波；其次，在同軸波導開口麵上除入射波外，還有反射波；第三，在波導開口麵上除有主波外，還有高次模波，此外，電磁場不僅存在於波導開口麵，在波導的外表麵也有磁場，這是由於有一部分電流從波導開口麵流向波導外表麵造成的。如把這些因素全部考慮，將使波導開口麵的輻射問題變得非常複雜，要得到這一問題的嚴格解在數學上也會遇到很大困難。在天線理論中，一般采用近似解法來研究波導開口麵的輻射。假設同軸波導開口麵的頻率是傳輸的主模波的入射波和反射波之和，即不考慮在開口麵所產生的高次模波以及波導外表麵的電流。
對於伸展金屬麵上的任意開口，當電磁能量通過開口輻射時，在天線理論中都可以看成是縫隙天線。它是一個孔徑天線，通常是在同軸線、波導管或諧振腔的壁上開縫，電磁波通過開縫向外部空間輻射，它的近場和遠場原則上都可以通過導體表麵的電流來決定。在采用外置天線接收局放脈衝激發並泄漏到GIS外空間的電磁波時，可以認為是內部的電磁場在間隔縫隙表麵電流驅動的縫隙天線所發射的電磁波。
從上麵分析了解到GIS內腔中的電磁場結構，在同軸波導內由局放脈衝激勵了一定模式以後，波導內壁上形成一定規律的電流力線，如果存在縫隙截斷波導內壁上的電流線，則縫隙受到激勵，在縫隙上形成電場分布，並向空間輻射。縫隙輻射能量的多少，決定於它切割電流場的多少，也就是決定於它在波導壁上的位置。

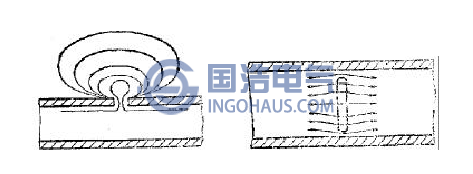

波導壁上開縫激發磁場原理圖
