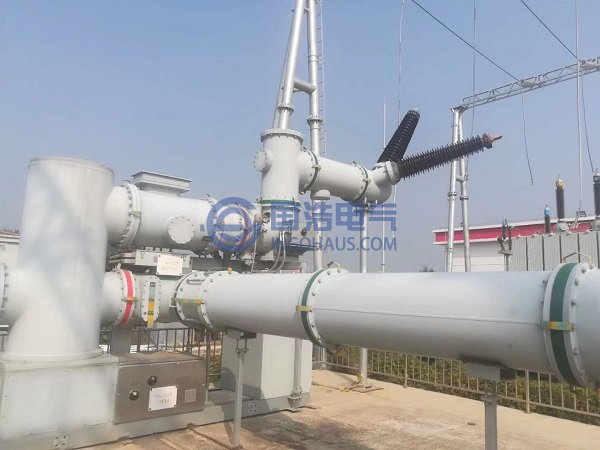

GIS局部放電
局部放電是指在電場作用下，絕緣係統中隻有部分區域發生放電而並沒有形成貫穿性放電通道的一種放電。產生局部放電的主要原因是電介質不均勻時，絕緣體各區域承受的電場強度不均勻，在某些區域電場強度達到擊穿場強而發生放電，而其他區域仍然保持絕緣的特性。並且每一次局部放電都發生正負電荷中和，伴隨有一個陡的電流脈衝，並向周圍輻射電磁波。實驗結果表明：局部放電所輻射的電磁波的頻譜特性與局放源的幾何形狀以及放電間隙的絕緣強度有關。當放電間隙比較小時，放電過程的時間比較短，電流脈衝的陡度比較大，輻射高頻電磁波的能力比較強；而放電間隙的絕緣強度比較高時，放電過程比較快，此時電流脈衝的陡度比較大，輻射高頻電磁波的能力比較強。可見，放電電流脈衝的陡度和脈衝寬度與電磁波的輻射有關，有必要對放電電流的特性加以分析。
局部放電脈衝是一個非周期波，從波動的觀點看，它可以展開為傅立葉級數，分解為各次諧波的疊加，進而可以研究諸諧波的頻率和振幅的關係。由數理分析知識可知，一個非周期波經過傅立葉變換可以得到一個頻率譜圖，該頻率譜圖一直從直流成分到幾個G赫茲的所有頻率。
局部放電是比較複雜的物理現象，必須通過多種表征參數才能全麵地描繪其狀態。在氣隙中產生局部放電時，氣隙中的氣體分子被遊離而形成正負帶電質點，在一次放電中這些質點所帶的正或負電荷總和稱為實際放電量。根據局部放電所示的等效電路可以推算出，試樣兩端出現會電荷和電壓的變化，因此可以根據這種變化來表征局部放電。
通常用來表征局部放電的參數有：視在放電電荷；放電重複率；放電的能量；放電的平均電流；放電的均方率；放電功率；局部放電起始電壓Ui；放電的熄滅電壓Ue。
上述八個表征局部放電的參數中，視在放電電荷、放電重複率和放電能量是基本的表征參數。平均電流、均方率和放電功率是表征放電量和放電次數的綜合效應，並且是在一定時間內局部放電累積的平均效應。放電起始電壓和熄滅電壓則是施加在試樣兩端的電壓特征值來表示局部放電起始和熄滅的。
