變壓器局部放電光譜分布特征

發布時間：2020-06-10 06:38:45人氣：

放電的過程中輻射出光信號是因為能量的轉移和釋放，光輻射受到離子、自由電子的溫度和密度的影響，從宏觀角度，光信號輻射的強度分布和波長範圍與放電強弱程度以及放電的類型等因素有關。

由於存在電位梯度，高壓電力設備電離放電時會產生閃絡、電暈或電弧等放電現象。介質中的電子在電離過程中不斷循環的獲得和釋放能量。電暈放電是一種自持放電現象，是帶電體表麵在氣體或液體介質中出現不擊穿或導通的局部激發和電離過程。

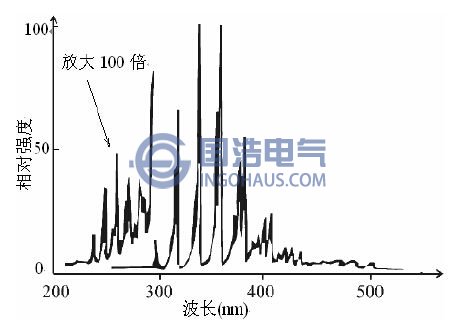

電暈放電的光譜分布，如圖下圖1所示。由圖可知，電暈放電時產生光信號的既存在連續的光譜也存在線狀的光譜，波長主要是分布在280-400nm之間，屬於紫外波段，也有小部分波長分布在230-280nm之間。上述的光譜分布說明在電暈放電階段，光譜分布主要位於紫外波段。

電暈放電圖譜

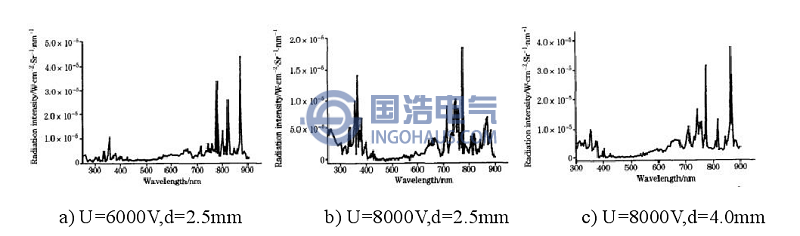

通過對不同電壓下針板放電的光譜進行試驗測試，分析得到的光譜圖如下圖所示，結果表明放電的光譜曲線分布在平緩連續的可見光區和帶狀譜與連續譜疊加而成近紫外區和近紅外區，這說明電弧放電光譜包括了原子和離子的發射光譜以及分子光譜。下圖2中，（b），（c）分別體現了不同電壓與針板間距條件下的放電光譜，通過對比三圖可知，電暈放電時，可見光的輻射都是較弱的連續譜；而紅外區和紫外區的輻射強度與電極具體間距和放電電壓等條件相關，電暈放電光譜的紫外區輻射隨著外施電壓的增加而增加。外加電壓較低而氣隙長度較長時，紅外光譜較強。可見光區域與氣隙長度和外加電壓沒有特別的相關性。一般電力係統都是在較高的電壓環境下運行，因此可以認為在電力設備發生電暈放電輻射的光譜中，主要是紫外區輻射。

不同電壓下的針板放電的光譜

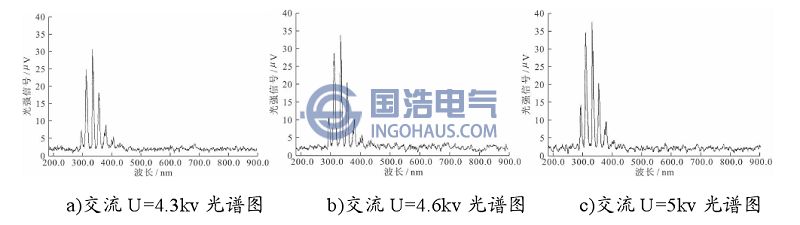

下圖3圖所示為利用光柵單色儀、鎖相放大器等設備檢測交流電暈放電中輻射的光譜特性。從光譜圖上可知放電產生的可見光部分的輻射較弱於其他兩種光譜，光譜主要集中分布在紫外區域。由光譜圖可知，光譜幅值隨著電壓的增加而增加，即光輻射強度與放電強度之間存在著對應的關係，因此可以通過檢測光譜幅值來判斷局部放電的發展程度。

不同交流電壓下電暈放電光譜圖

從上述分析可以發現，交流放電的光譜主要集中分布在紫外區域。對於油浸式電力變壓器局部放電，放電的起始電壓都比較高，可以認為放電時光輻射的光譜分布中紫外區域的輻射強度總是較高，因此紫外光能夠作為電力變壓器局部放電光測法的特征光信號。
