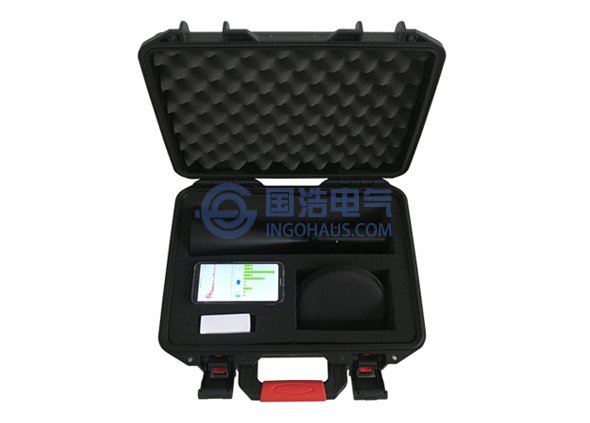

GHPD-011超聲波配電線路巡檢儀
結合配網架空線路的實際情況，對於應用超聲波原理配網設備線絕緣子局部放電檢測主要從以下三個方麵進行分析：
（1）劣質絕緣子的超聲波與絕緣電阻的關係
通過對大量劣質絕緣子進行耐壓試驗和超聲波檢測試驗，通過相關數據研究超聲波與絕緣電阻的數學關係，由計算機編程計算出超聲波db值跟絕緣電阻值的對應關係，確定檢測值與分析值關係、分析值與檢測結果關係。構建大量劣質絕緣子進行耐壓試驗和超聲波檢測試驗大型數據統計分析係統，采用大數據挖掘技術進行分析判斷。
（2）強電磁場環境下，聲一電傳感器區別於劣化局放信號的能力；適用於配電係統的超聲傳感器。
確定絕緣子劣化時所產生的超聲波頻率範圍，選擇合適的聲一電傳感器。在現場檢測過程中，是處於戶外強電磁場環境，要解決外界環境影響以及電磁場的幹擾，準 確區別不同頻率的聲波信號。試驗采集到的PD信號不可避免地受到外界背景噪聲的幹擾，為了更好地進行PD信號的識別，有必要對受到噪聲汙染的PD信號進行預處理。進而研究PD信號與絕緣缺陷之間的關係，PD信號的分辨方法研究尚處於一個初級階段，麵臨的難題主要有以下兩點：首先，很多非確定性的因素會影響到局部放電信號的采集，而這裏麵又混雜著幹擾信號；因此要獲取準確的局部放電信息需要更優化的信號處理技術。其次，對局放信號中所含信息的內涵與其規律性並未徹底掌握，仍需要通過對局部放電理論與其實際問題更深入地研究來解決。
（3）研究絕緣子非接觸式帶電檢測分析平台
超聲波非接觸帶電檢測方式，受檢測溫度、檢測距離等因素影響。如要建立一個分析平台，研究、分析這些因素對檢測結果的影響，並對其進行補償使檢測結果更加精確。綜上，可以利用超聲波法來對配電係統局部放電檢測。放電量由超聲波信號頻率、幅值與放電間隔決定，放電類型由波形決定。因此針對絕緣子帶電局放檢測的PRPD模式，統計算子可分為兩種：一種是描述、譜圖的形狀差異，包括局部峰點數、偏斜度Sk , Pe陡峭度Ku；另一種是描述譜圖正負半周的輪廓差異，包括修正的互相關係數mcc、互相關係數c、相位不對稱度F與放電量因數Q。
統計特征參數法是一種傳統的特征提取方法，其優點是其參數選取比較靈活，提取比較方便，缺點是準確率不夠高。因此為了更有效地利用超聲傳感器對PD信號進行數據采集，進而研究放電類型的模式識別、故障定位，還需借鑒上述1中使用的大數據挖掘技術進行輔助分析判斷。
