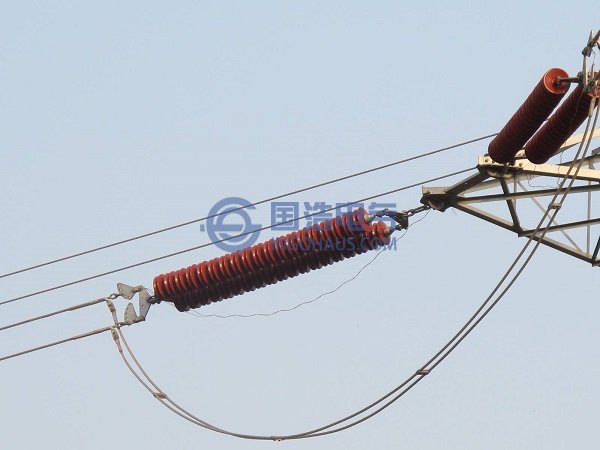

絕緣子
絕緣子一般會出現以下幾方麵的故障類型：內部裂縫、阻抗降低、表麵破損、表麵汙閃等，目前國內外對絕緣子局部放電的檢測，主要有傳統的火花叉法、觀察法、絕緣電阻測量等以及紫外成像法、超聲波法、脈衝電流法、紅外成像法等多種方法。
觀察法隻適用於己經發生絕緣破損的絕緣子，而對其早起內部損壞無法做出檢測，不能將隱患扼殺於萌芽狀態；火花叉、絕緣電阻測量等傳統方法，需要人工登杆操作，費時費力，且具有一定的安全隱患，不適於線路的帶電檢測。
紫外成像法利用的是有缺陷的絕緣子對周圍空氣發生電暈放電，空氣中的氮氣被電離，放射出頻譜範圍在280nm-400nm內的紫外線信號，利用特殊的儀器接收這些信號並經過信號處理和可見光成像後分析判斷絕緣子的外絕緣狀況。目前以色列已開發出在白天也可使用的紫外成像儀，其優點是遠距離檢測，不受周圍電信號等噪聲幹擾。其缺點是設備成本高昂，且光波直線傳播，檢測結果受接收角度的影響。
紅外成像原理與紫外成像類似，檢測缺陷絕緣子表麵溫度與正常絕緣子的不同，一般情況該溫度差很小而且靈敏度較低。此外，對於局部放電故障而言，其放電現象的發生並不一定伴隨著溫度的提升，盡管局部放電必然會導致溫度上升，但是是否能夠達到和周邊設備存在足夠設備檢驗的溫度差是不確定的，而導致設備比如：瓷瓶、避雷器、線架、熔斷器、刀閘等溫度升高的主要原因往往是線路中電流過大即該線路符合變大等原因造成的，紅外成像設備對於檢測架空線路的線路負荷及老化情況有一定作用，但是對於局部放電而言，並沒有直接的現象供其進行測量，如果將專用的局部放電探測設備和紅外成像設備結合使用，那對於配網架空線路來說檢測效果會更好一些，而且紅外成像具有同紫外成像一樣的優缺點。

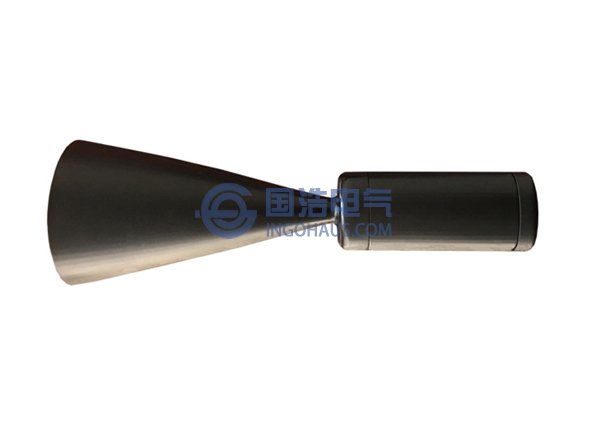

現有的超聲波法是利用超聲波發生器發出超聲波脈衝，進入絕緣介質。當內部存在裂縫時，脈衝產生反射波，通過分析反射波大小和產生時間位置來判斷絕緣子內部缺陷狀況。對於局部放電來講，超聲波現象的發生是直觀表現局放現象的代表，有局部放電的發生必然會導致有超聲波信號及電信號的發生。其缺點是需同時配備超聲波發生器、接收器、瞄準鏡等設備，效率較低，不利於線路的快速巡檢。
脈衝電流法的原理是缺陷絕緣子絕緣阻抗降低，電暈脈衝次數增多、電流增大，由此檢出不良絕緣子。其缺點是同其他電量測量法一樣，易被其他電磁等噪聲信號幹擾，檢測結果不準確，對於配電係統中的架空線等設備，應用脈衝電流法檢測局部放電僅僅停留在理論及實驗室階段，在實際應用中幾乎不可能做到對於每個架空線杆塔進行檢測，而抽檢對於快速巡檢來講無異於不檢，因此脈衝電流法更適合於在實驗室環境下，對設備間局部放電進行深入研究及定量分析，並不適用於架空線路及配網其他設備的局部放電巡檢。
其他電量測量法如特高頻法（UHF）、暫態地電壓法（TEV ）等方法，多應用於變電站內GIS、變壓器、互感器、發電機、電動機等設備上的局部放電測量，並不適用於電力配網架空線路巡檢。 目前為止，對於配網架空線路的巡檢基於幾種常用的方式，而且管理配電係統巡視效果最好的是，由管理平台軟件和專業巡視終端構成的專業終端巡視法，巡視人員手持專業終端進行線路巡視，缺陷錄入通過專業終端的定製軟件完成。巡視完畢後，通過數據線與管理平台通信，完成巡視到位統計和缺陷上傳。該方式成功解決了巡視到位考核困難、缺陷錄入不規範、現場情況不清晰等問題，但由於專業終端設備和軟件是對口定製開發，設備適應性差，設備及軟件成本偏高，後期擴展非常困難。當前僅在超高壓線路等小範圍進行了應用和推廣。
傳統型巡視法是目前應用較為廣泛的方式之一，由生產管理部門每月下達巡視字或安裝巡視考核牌，巡視人員到位後，通過杆塔寫字或發現巡視考核牌完成巡視到位登記。缺陷錄入通過人工手工記錄巡視記錄薄，巡視完畢後，通過抽查巡視考核字或考核牌進行巡視質量考核，手工填寫缺陷上報單完成缺陷上傳。該方式操作簡單，新工人易於學習掌握，但由於管理方式全部為手工方式，巡視到位考核困難，缺陷描述不規範，容易出現漏報、錯報、現場情況不清晰。
數碼相機巡視法也是目前應用較為廣泛的方式之一，巡視設備主要有數碼相機，巡視人員到位後，通過拍攝杆塔照片完成巡視到位登記。缺陷錄入通過人工手工記錄巡視記錄薄，巡視完畢後，通過檢查杆塔照片的數量和拍攝時間進行巡視質量考核，手工填寫缺陷上報單完成缺陷上傳。該方式操作簡單，新工人易於學習掌握，部分解決了巡視考核困難和現場情況不清晰的問題，但由於在管理方式上仍為手工方式，巡視到位考核較為困難，缺陷描述不規範，容易出現漏報、錯報。
到位自動識別法需在每基杆塔上安裝信息鈕、條形碼等識別設備，巡視人員到位後，通過對應識別設備，接觸杆塔上的信息鈕或掃描條形碼完成巡視到位登記。缺陷錄入通過人工手工記錄巡視記錄薄，巡視完畢後，通過數據線與管理平台通信，完成巡.視質量考核，手工填寫缺陷上報單完成缺陷上傳。該方式操作簡單，新工人易於學習掌握，解決了巡視考核困難的問題，但由於在管理方式上仍為手工方式，手持設備及識別設備成本偏高，杆塔識別設備易損壞、缺陷描述不規範，容易出現漏報、錯報、現場情況不清晰，並沒有得到普遍應用。
應用配電架空線路非接觸式帶電檢測儀進行線路設備絕緣老化、劣化快速診斷；應用帶電檢測分析平台分析線路電氣設備當前老化或劣化狀態；提高配電係統巡視工作效率，減小勞動強度。解決巡視時人為誤判影響正常運行的問題。對配電架空設備實現預防性檢測，將故障消滅在發生前，減少停電次數並提高線路的供電可靠性。
