高壓開關櫃典型局部放電的模式識別

發布時間：2020-05-20 14:59:54人氣：

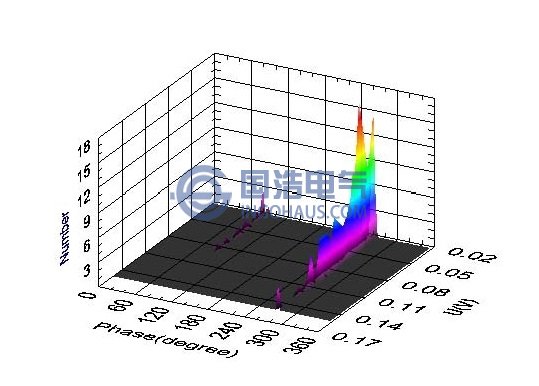

局部放電圖譜
局部放電圖譜
通過典型放電模型局部放電的實驗研究表明，高壓開關櫃局部放電產生的超高頻信號具有明顯的放電特征，特別是放電相位特征。根據典型局部放電模型的實驗研究，幾種典型的開關櫃放電模型其放電特征大不相同，具有明顯的可分性，根據放電特性特別是相位分布特性即可對不同類型局部放電進行區分，其規律具體如下：


1. 針板放電

針板正負半周的放電都出現在電壓峰值周圍，且相位分布較油中更為集中，在80°-95°和260°-275°的區間內譜圖形狀呈錐形不對稱分布，並且負半周的放電次數比正半周為多，負半周的放電幅值比正半周為大。


2. 絕緣子表麵放電

絕緣子沿麵放電在較高電壓下才發生，且放電很不穩定，在40°-140°和220°-315°的區間內譜圖形狀呈錐形分布，放電主要出現在峰值附近且正負半周基本對稱。

3.內部放電

內部放電很容易發生，放電比較穩定，正負半周的放電幾乎同時產生，譜圖形狀也比較相似。放電相位在0°-110°，160°-300°和340°-360°的範圍內廣泛分布。


4. 懸浮放電

懸浮放電譜圖的相位分布較寬，但主要集中出現在0°-105°，145°-290°，330°-360°，放電脈衝幅值、間隔大體相等，且其二維譜圖形狀呈典型的“矩形”分布，並且放電正負半周比較對稱。
