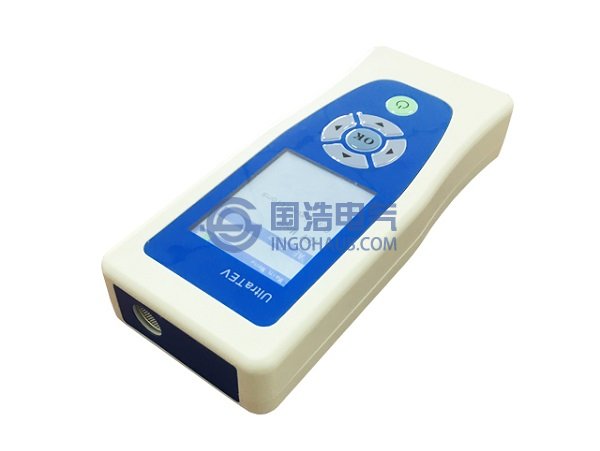

根據麥克斯韋電磁場理論，局部放電會產生出變化的電場，變化的電場激起磁場，而變化的磁場又會感應出電場，這樣交變的電場與磁場相互激發並向外傳播便形成電磁波。開關櫃內發生局部放電時，其導電部分對接地金屬殼之間就有少量電容性放電電量，沿放電通道將會有過程極短的脈衝電流產生，並激發瞬態電磁波，電磁波會向空間各個方向傳播，如果屏蔽層是連續的則無法在外部檢測到放電信號，但實際上，屏蔽層通常在絕緣部位、墊圈連接處、電纜絕緣終端等部位出現破損而出現不連續，這樣局部放電產生的電磁波就會通過屏蔽層不連續的部分傳輸到設備表麵。根據電磁感應原理，電磁波在空間傳播時遇到導體，會使導體產生感應電流，且感應電流跟激起它的電磁波的頻率相同，因此櫃體內部電磁波傳輸到設備表麵時，便會在開關櫃設備表麵產生感應電流，且感應電流的頻率跟激起它的電磁波的頻率相同，設備表麵存在波阻抗，進而在設備外層形成一個暫態對地電壓，簡稱TEV。開關櫃絕緣結構中發生的局部放電信號可以看成是由一個點源所發出的高斯脈衝，向空間各個方向傳播，通過屏蔽層不連續的部分傳輸到櫃體表麵感應出表麵電流及暫態對地電壓，由於高斯脈衝在空間中激勵出的電磁波是振蕩衰減的，因此電磁波在導體表麵激起的表麵電流和對地暫態電壓(TEV)也是振蕩衰減的。

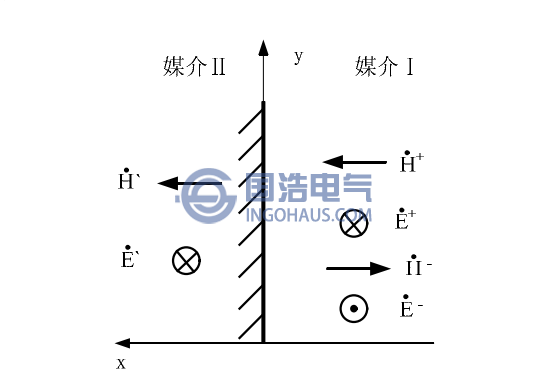

暫態對地電壓(TEV)形成具體原理如圖所示。其中媒介Ⅰ為開關櫃內空氣，媒介Ⅱ為開關櫃金屬櫃壁，中間是分界麵，H+為入射電磁波，H‘為透電磁波，H-為反射電磁波。E+為入射波電場強度，E-為反射波電場強度。
一般來說，單芯10kV電纜的阻抗約為10Ω，35kV的金屬外殼母線室的阻抗則約為70Ω，電纜或母線室發生局部放電產生持續10S的約100mA的弱電脈衝電流時，在金屬外殼上會出現1-7V的對地電壓。
