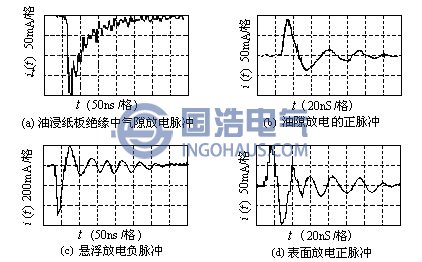

局部放電的產生和發展不僅取決於介質種類、電極結構，而且也跟電氣絕緣的缺陷形式密不可分，所以局部放電的脈衝電流（包括幅值、波形等）也同樣會受到這些因素的影響。局部放電的電流具有很陡的脈衝特性，其上升以及持續的時間可分別短到幾ns，下圖反映是四種典型的局部放電信號的脈衝波形。
典型局部放電脈衝
（1）空氣的尖電極的放電的脈衝波形比較相似，有火花、電暈、間歇性的放電擊穿的幾個階段，持續時長約為400ns；
（2）油中氣泡形成放電與固體氣隙形成放電脈衝的波形比較接近，持續時長約為50ns；
（3）油紙絕緣發生放電的過程為20us，它的第一個脈衝的時間長為50ns，很相似油中氣隙發生放電的波形；
（4）懸浮放電不以獨立的放電形式存在，從它的波形上看，總體表現為其他種類放電。
