為了有效地測量發電機中的故障放電信號，必須了解信號在發電機中的傳播特性。發電機定子繞組是一個具有分布參數的元件，在結構上有自己的特點。發電機繞組深嵌在定子鐵心槽中，且大容量發電機多采用單匝結構，對於不在同一槽中的各線圈及各匝來講，它們之間電磁耦合都比較弱，若略去匝間電容的影響，則可以用傳輸線理論來分析脈衝在繞組中的傳播，即認為發電機繞組具有一定的波阻抗，繞組中的放電脈衝以一定速度沿著繞組傳播。

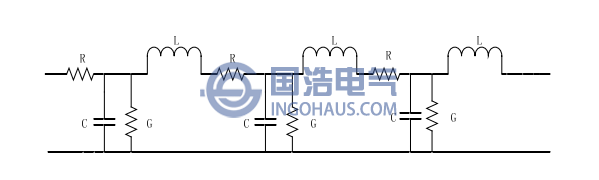

發電機定子繞組的等效電路
下圖是對一台500MW汽輪發電機定子繞組進行故障放電模擬實驗測得的實際波形。實驗采用一個上升時間為5ns的脈衝信號發生器，通過一個耦合電容給繞組線圈注入一個模擬的放電脈衝，並采用一個帶寬為540MHz的示波器來觀察波形。圖中上部的波形為注入點的脈衝波形，下部的波形為距離注入點一個線圈距離處所測得的波形。從圖中可以看出，脈衝顯著地展寬。因此，繞組的低通作用是很明顯。

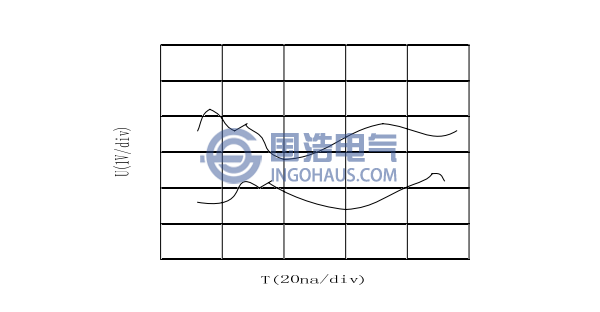

500MW發電機定了繞組故障放電脈衝測試波形
