今天小編接著上一篇博文給大家來分享電力電纜線路局放實驗：
電力電纜試驗按照階段劃分，主要分為出廠前的出廠試驗、施工階段的交接試驗和運行後的例行試驗和診斷性試驗。
出廠試驗是生產商為確保電纜合格出廠而開展的試驗，由生產商負責；交接試驗是確保電纜及附件經現場敷設、安裝後滿足使用要求的一種手段，多由運行方組織，施工單位負責實施；而運行後的例行試驗和診斷性試驗更像是定期為電纜進行健康體檢，由運行方組織開展。
出廠試驗項目內容和標準在招標采購合同中有約定，這裏不展開說明。以下主要介紹交接試驗和運行後的例行試驗和帶電檢測項目和標準。
電力電纜線路交接試驗項目和方法，目前依據的標準為GB 50150《電氣裝置安裝工程 電氣設備交接試驗標準》、DL/T 1253—2013《電力電纜線路運行規程》、DL/T596《電力設備預防性試驗規程》。
隨著試驗和檢測技術的發展，局部放電檢測被證明對電纜線路缺陷的檢測有良好的有效性，國家電網公司在2015年頒布的企業標準Q/GDW 11316—2014《電力電纜線路試驗規程》，明確電力電纜線路交接試驗應開展局放試驗。
最近幾年電纜試驗標準更新較快，請大家注意版本
例行試驗項目如下：
主絕緣及外護套絕緣電阻測試、 主絕緣交流耐壓試驗、 接地電阻測試和交叉互聯係統試驗。
主絕緣耐壓試驗以外的例行試驗均在主絕緣耐壓試驗時電力電纜線路停電時開展。主絕緣耐壓采用頻率範圍為20Hz~300Hz的交流電壓對電纜線路進行耐壓試驗，配電網（35kV及以下推薦采用振蕩波試驗）。
診斷性試驗：

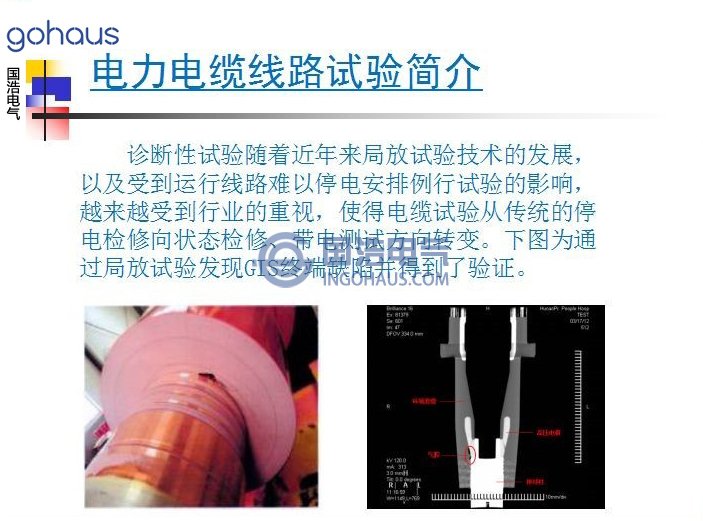

電纜線路診斷性試驗包括超聲波檢測、高頻局部放電測試、特高頻局部放電測試和振蕩波局部放電測試、紅外測試等。
電力電纜線路實驗簡介
電力電纜線路實驗簡介

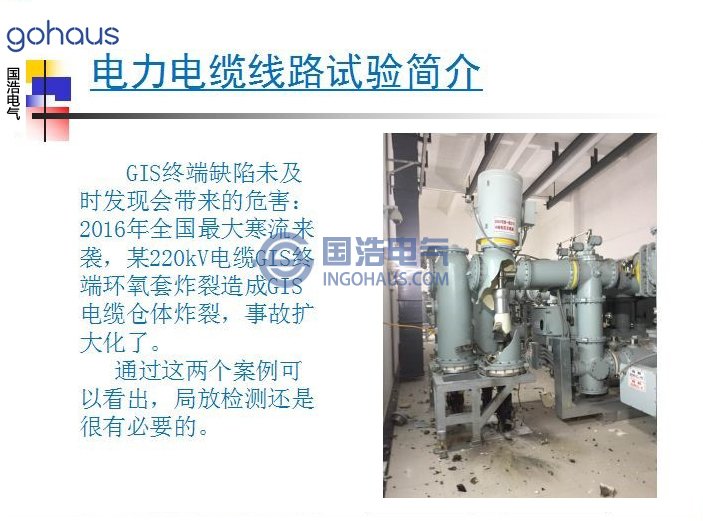

上麵兩張圖對比感很強烈，局放發現問題主動停電和被動故障停電完全是兩碼事。
在電纜的電壓表示U0/U（Um）中：
U0：電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；
U：電纜設計用的導體間的額定工頻電壓；
Um：設備可承受的“最高係統電壓”的最大值。

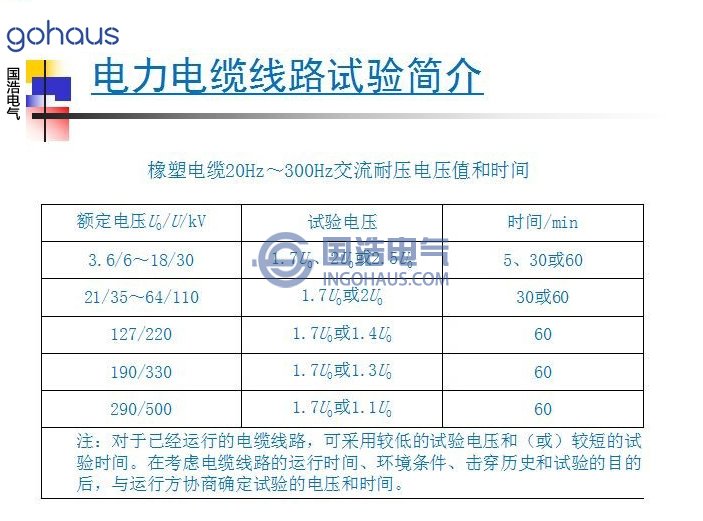

需要特別注意：成版人APP网站通常所說的10kV、35kV、110kV及以上電纜，均為導體間的額定工頻電壓。在實施工頻耐壓、變頻諧振耐壓、振蕩波試驗時，試壓電壓采用U0計算。
電力電纜線路實驗
根據前文提到的電纜分類及試驗標準，現行通常進行的試驗及檢測總結如下：
電纜試驗及檢測分為停電和帶電兩種方式，應根據實際情況采取適合的試驗和檢測方式和項目。紅外、超聲多用於有金屬壓接處，如電纜終端、中間接頭、接地線、交叉線的檢測。
10~35kV交聯聚乙烯電纜三相統包電纜由於接地方式與110kV及以上單芯電纜不同，很難采用脈衝電流法，因此多采用停電的振蕩波（OWTS）局放檢測。
110kV及以上單芯電纜多采用脈衝電流法進行局放的普測，對疑似局放采用超聲、超高頻等方式進行輔助判斷及定位。
前文提到了局放檢測的必要性，下麵說一說局放檢測的難度：
以北京公司為例，截止2015年底，110kV及以上等級電纜回路長度1700km ，但平均故障率不高於千分之三（次/100km/年）。因此通過局放檢測出電纜線路的缺陷是很困難的。
10-35kV故障率相對較高，局放檢出缺陷成功案例較多。
局放會產生聲、光、電以及氣體等析出物，因此在實際檢出工作中，在普測的基礎上應采用多種檢測手段複測，以排除現場環境的幹擾。
為確保運行安全，應加強出廠局放、竣工局放的檢測：以110kV電壓等級為例，出廠局放不小於2U0,竣工局放1.7U0，帶電檢測1U0，不同U0水平下局放檢測效果不言而喻。
日常的局放檢測工作還需注意檢測的可重複性：
絕緣劣化導致的局放是不可恢複的，可檢測局放後局放信號具有可重複性，這是判斷絕緣缺陷的一個重要依據；

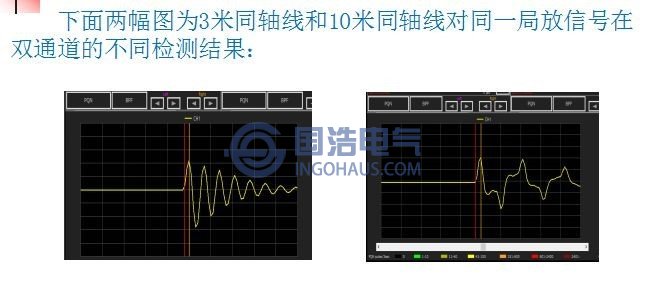

檢測過程要有可重複性，用於判斷局放的發展：局放檢測受時間段、氣溫、濕度、雨雪、負荷變化等影響較大，因此局放檢測要做好上述因素的記錄。另外接線型式、接線位置、引線類型及長短等對檢測結果影響也很大，應做到每次檢測盡量一致，否則檢測結果不可比。
局放檢測結果
