PT櫃是什麽？由那些部分組成及其作用

發布時間：2020-04-09 00:33:26人氣：

今天小編給大家介紹的電氣設備是PT櫃，相信很多人還不是太清楚，下麵成版人APP网站來簡單了解下。

PT櫃即為電壓互感器櫃，采用組合結構，可根據具體工程配置不同數量及種類的PT，其整體采用移開式金屬鎧裝結構並在麵板上配裝大麵積的觀察窗，可隨時觀察櫃子的運行情況，每一PT配備一個單獨的小車，其一次二次回路均采用抽頭結構，實現一次室與二次室的分離。

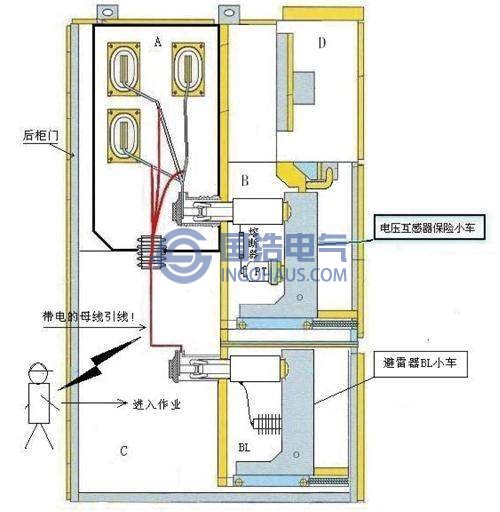

電壓互感器櫃

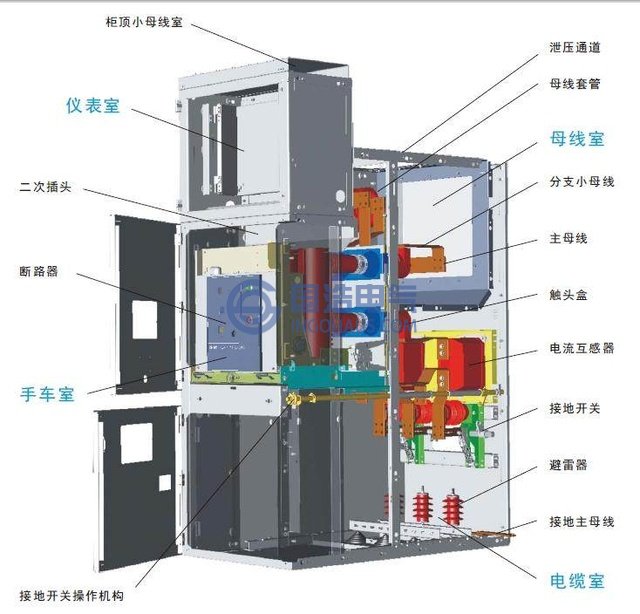

PT櫃的組成：
PT櫃：電壓互感器櫃，一般是直接裝設到母線上，以檢測母線電壓和實現保護功能。內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器等。

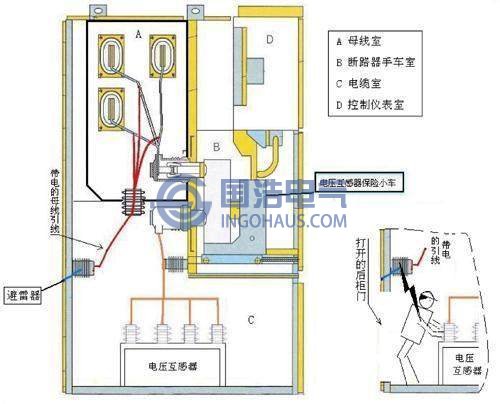

電壓互感器櫃

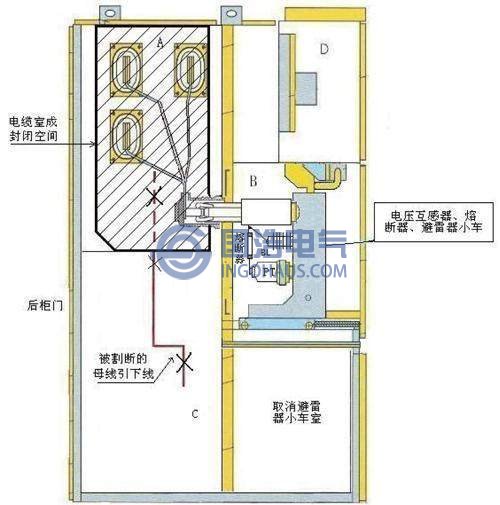

電壓互感器櫃

其作用：
1、電壓測量，提供測量表計的電壓回路
2、可提供操作和控製電源
3、每段母線過電壓保護器的裝設

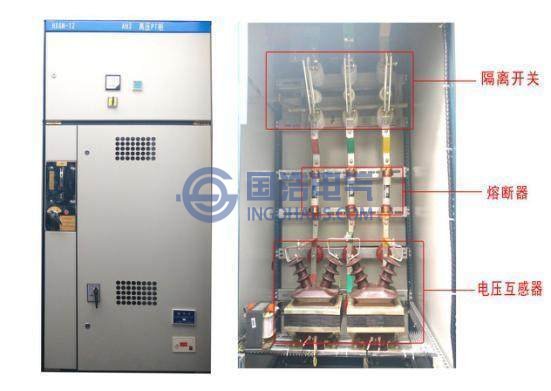

電壓互感器櫃

4、繼電保護的需要，如母線絕緣、過壓、欠壓、備自投條件等等。高壓櫃屏頂電壓小母線的電源就是由PT櫃提供的，PT櫃內既有測量PT又有計量PT（原先都是要求測量PT和計量PT是分開的，因為規範規定計量用互感器的等級要高於保護用互感器的等級，但現在如沒有特殊要求也有不分開的，共用），都上屏頂的電壓小母線，為其它出線高壓櫃提供測量、計量、保護用電源等。
