（1）簡單介紹
限流熔斷器是電力係統中十分常見的保護裝置，由於其能夠比斷路器更迅速地切斷電路，因此在電力係統中很廣泛地用於保護發電機、變壓器等設備。長這樣→_→

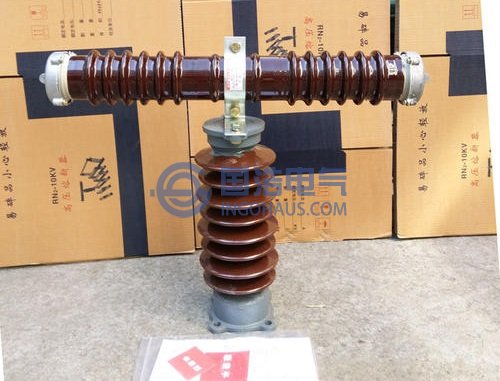

限流熔斷器
（2）工作原理
高壓限流熔斷器發熱熔體材料一般為純銀，對於額定電流低的熔斷器，熔體做成絲狀；額定電流大的則做成帶狀，帶狀熔體開有等距離的槽口。
熔絲形狀簡圖
負荷電流的增加將會引起熔斷器熔體溫度的增加；
當熔斷器熔體的溫度增加到 960℃（銀的熔化溫度）時，熔體的有些狹頸（即槽口）就會迅速熔化，這時就會瞬間產生電弧導致熔體熔化；
當有一根熔體最先熔化並產生電弧，這時剩下的其它並聯熔體中的電流將增加到 n /( n-1)倍(n為並聯熔體總數)；
電流增大迅速導致並聯熔體中第二根熔斷，這時剩餘熔體中的電流將增加到 n /( n-2)倍；
依次類推，未熔斷熔體中的電流愈來愈大，熔體熔斷的速度亦愈來愈快，到最後一根熔體熔斷後，出現較高的過電壓，就會重新擊穿最先幾根熔體的其他槽口，使其所有槽口或極大部分槽口都熔化。
此即熔斷器熔斷的全過程。總之，經過這樣的循環，把熔斷器的全部並聯熔體和絕大多數槽口都熔斷，從而實現電路的開斷。
